Você sabe como instalar tomada com interruptor? E a diferença desse modelo para os mais comuns?
A instalação de uma tomada com interruptor é uma solução prática e cada vez mais comum em ambientes residenciais e comerciais. Esse tipo de conjunto — que une em um mesmo ponto a alimentação de energia e o controle de iluminação — otimiza espaço, melhora a funcionalidade dos cômodos e proporciona um acabamento mais limpo e moderno. Mas, apesar de parecer simples, a instalação elétrica exige atenção a normas técnicas, segurança e conhecimento básico sobre o funcionamento do circuito.
Mas será que qualquer pessoa pode fazer a instalação da tomada com interruptor?
Essa é uma dúvida comum e, embora a instalação de tomadas e interruptores pareça um processo muito simples dentro da execução de uma obra e de um projeto elétrico, é importante ter conhecimento técnico para evitar dores de cabeça e prevenir acidentes.
Afinal, instalações elétricas não são brincadeira e a segurança de todos ao redor deve ser prioridade.
Então, se você está realizando uma reforma, trocando o espelho antigo ou apenas quer entender melhor o funcionamento desse sistema, este conteúdo foi pensado para ajudar tanto iniciantes quanto quem já tem alguma familiaridade com instalações elétricas. Ao final, você terá uma visão clara do processo e poderá executar ou supervisionar o serviço com muito mais confiança.
Neste artigo, você vai aprender como instalar uma tomada com interruptor passo a passo, seguindo as melhores práticas recomendadas por profissionais da área. Vamos abordar desde a identificação dos fios e disjuntores até o uso correto de ferramentas, passando por dicas para garantir uma instalação segura e eficiente.
Leia também: Como fazer instalação elétrica residencial? (Guia passo a passo)
Como instalar tomada com interruptor: passo a passo
Confira o passo a passo detalhado de como instalar tomada com interruptor em sua obra e as ferramentas necessárias para executar esse serviço:

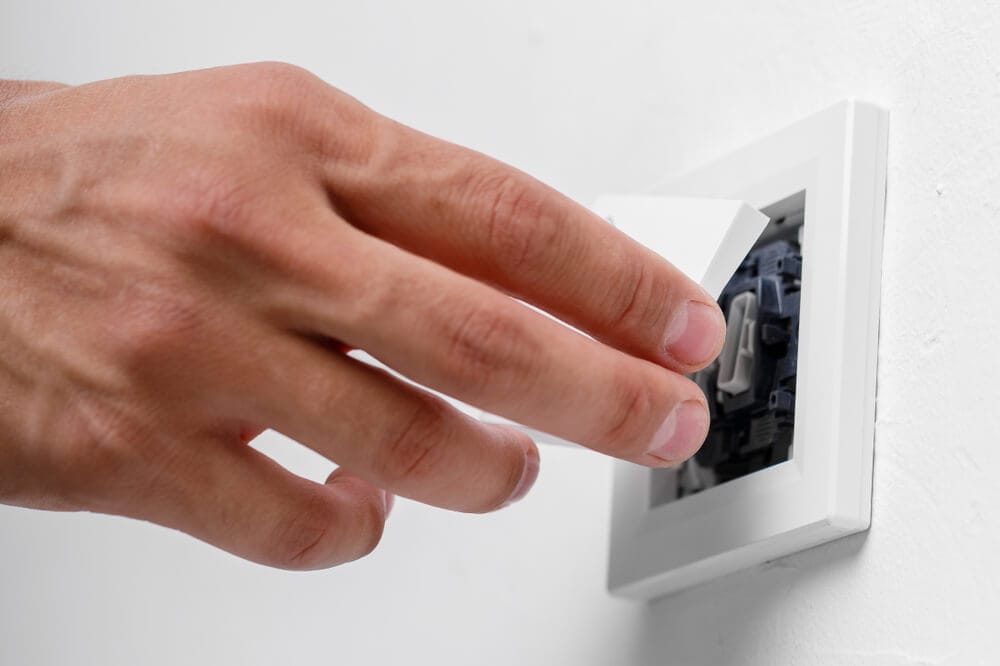

1. Esteja ciente das regras da NBR 5410
Antes de realizar a instalação, é importante conhecer o que diz a norma técnica NBR 5410 sobre quais as recomendações para a instalação de iluminação e tomada no mesmo ponto.
Em obras residenciais, por exemplo, é possível fazer esse tipo de instalação contanto que as seguintes especificações sejam respeitadas:
- A corrente do circuito comum entre iluminação e tomadas não devem ser superiores a 16A;
- A iluminação total da residência não deve ser alimentada por um único circuito caso ele seja comum ao uso das tomadas;
- Por fim, os pontos das tomadas não podem estar no mesmo circuito caso ele seja comum ao uso da iluminação.
Ou seja, a instalação da tomada com interruptor precisa ser planejada com cuidado, não podendo ser feita em toda instalação, mas sim em pontos específicos da casa.

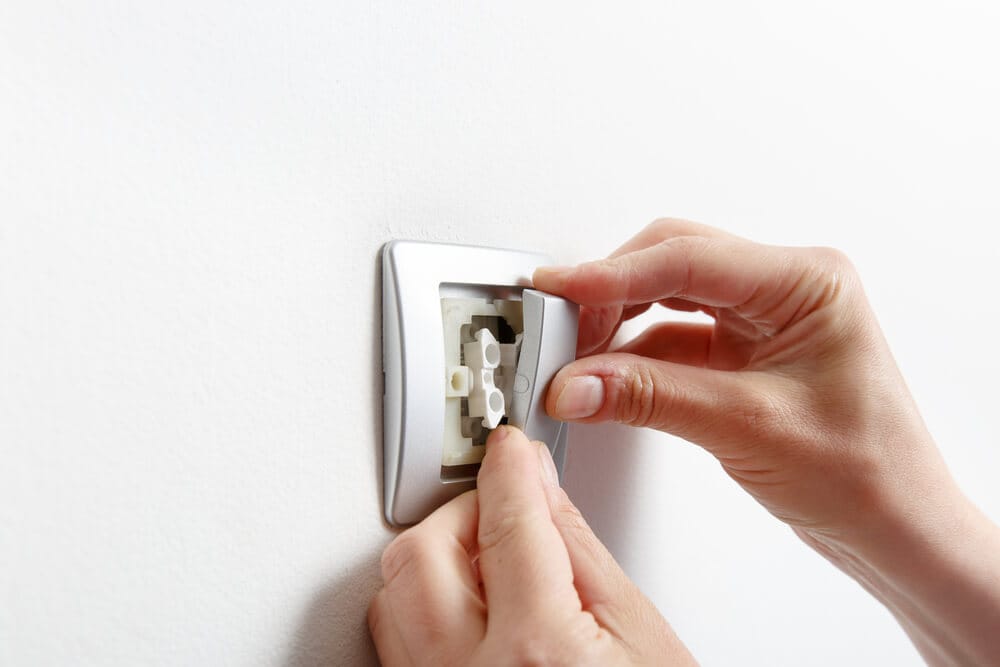

2. Desligue a energia elétrica
Agora, vamos para a parte prática. Antes de começar qualquer etapa, segurança em primeiro lugar.
Desligue a energia elétrica ou o disjuntor do circuito das tomadas, no quadro de distribuição.
3. Separe as ferramentas necessárias e EPI’s
Reforçando a segurança, é importante ter em mãos os EPIs necessários, como luvas que protegem contra choques elétricos e óculos de proteção.
Também é importante priorizar o uso de ferramentas que são indicadas para eletricistas, como os modelos de chaves de fenda e alicates com cabo de isolamento.
Aqui, você precisará de ferramentas e materiais como:
- Chave de fenda;
- Chave teste (para conferir se a eletricidade está ligada ou desligada);
- Alicate para cortar e desencapar os fios;
- Fios de força;
- Caixa de tomada com interruptor com suporte.
Na hora da compra, observe sempre na embalagem quais são as instruções do fabricante.
No caso da caixa de tomada com interruptor deve ter indicação na embalagem sobre a quantidade de amperes e voltagem máxima da tomada.
Confira mais: Ferramentas para eletricistas (kit de equipamentos indispensáveis)
4. Verifique como está a peça antiga (se houver)
Se existir uma peça antiga já no local onde você deseja instalar a nova tomada com interruptor, retire o espelho de proteção com uma chave e depois desparafuse o miolo.
Se houver fios com pontas sobrando ou fios desencapados, corte com o alicate o excesso ou substitua por novos fios.
5. Confira a fiação
Confira como está a instalação dos fios que saem da parede. Se estiver tudo correto, de acordo com a norma técnica, você terá o seguinte padrão para os fios do interruptor:
- Retorno: branco ou amarelo;
- Fase: vermelho.
Nos fios para a ligação da tomada, o padrão deve ser:
- Fio terra: verde;
- Neutro: azul;
- Fase: vermelho.
6. Realize a conexão dos fios
Esse é um dos passos mais importantes de como instalar tomada com interruptor, que é realmente a conexão dos fios para fazer a tomada com interruptor funcionar.
Você deve observar que cada miolo da tomada ou interruptor tem 3 pinos na parte de trás.
No caso do interruptor, basta ligar o fio fase no pino do meio e o retorno em um dos outros dois.
Para ligar a tomada, conecte o fio terra no pino do meio, o fio fase e o neutro nos pinos das pontas.
Basta encaixar os fios nos pinos, passar por dentro e então parafusar o pino para que o fio fique preso.
Para fazer essa ligação, você também pode utilizar um conector emenda, que ajuda nessa etapa e deixa os fios mais organizados, ou optar por fazer a ligação dos fios diretamente e depois fazer o isolamento dos cabos com uma fita isolante.

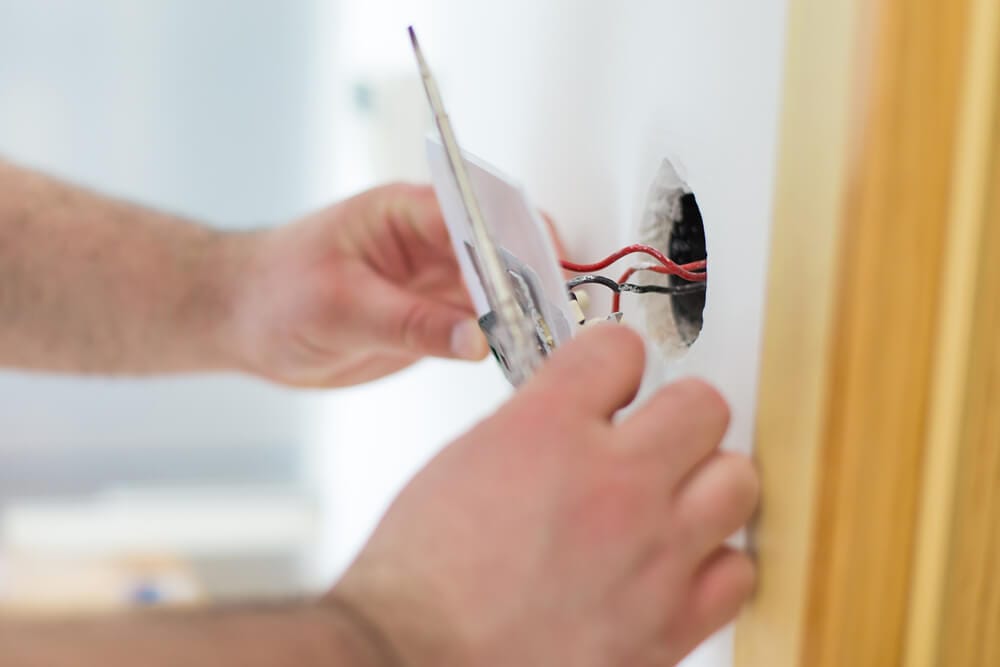

7. Finalize, parafusando o miolo da tomada com o interruptor
Estamos chegando ao fim do passo a passo de como instalar tomada com interruptor.
Nessa última etapa, você deve finalizar e dar acabamento. Basta parafusar o miolo da tomada com interruptor e, depois, encaixar ou parafusar o espelho de acabamento.
Antes de fechar o acabamento, você pode também ligar o disjuntor para testar se está tudo funcionando como deveria.
Lembre-se: para sua segurança e qualidade do serviço, conte sempre com ajuda de um especialista e priorize a compra de materiais de excelente qualidade.
Confira no vídeo abaixo, do canal Obra é Compromisso, mais dicas sobre como ligar todos os tipos de interruptores de uma casa: modelo simples, three-way, intermediário e bipolar:
Onde comprar tomada com interruptor?
Na Obramax, você encontra diversas opções de tomadas com interruptor e outros modelos de interruptores e tomadas para a sua casa. Combine qualidade, resistência e decoração para a sua obra com as opções disponíveis no maior atacado de construção do Brasil.
Confira diversas opções de interruptores e tomadas para sua obra! Compre online em nosso site!
Conclusão
Agora você já sabe como instalar tomada com interruptor na sua casa com segurança.
No entanto, devemos reforçar que é fundamental garantir que todas as etapas sejam realizadas com conhecimento técnico e com materiais de qualidade, de acordo com as normas técnicas que determinam todas as orientações do uso de tomadas com interruptor.
Por isso, é importante contar com a ajuda de um profissional especializado, que fará essa instalação com bastante segurança e qualidade.
Esse modelo, como falamos, é bastante útil e prático para o dia a dia, mas não é uma opção recomendada para toda a instalação da casa, tanto por segurança mas também porque acabaria perdendo sua funcionalidade.
Se você deseja encontrar tomadas e interruptores que sejam um completo para a sua decoração, confira as opções disponíveis na Obramax.
