O paquímetro é uma ferramenta de medição muito comum em diversas áreas, como mecânica, engenharia, marcenaria e construção civil em geral. Capaz de medir com precisão dimensões internas, externas e profundidades de peças e objetos, essa ferramenta é indispensável para profissionais que buscam excelência em seus trabalhos.
Estruturalmente falando, o paquímetro é composto por duas hastes, sendo que uma delas desliza sobre uma régua numerada. Além disso, conta com dois bicos de medição: um móvel, ligado ao cursor, e outro fixo conectado à escala de milímetros.
Por via de regra, esse instrumento de medição apresenta classificações em polegadas, centímetros e milímetros.
Quer saber mais sobre o paquímetro e por que ele é tão importante para diversas atividades na construção civil? Continue a leitura e veja o que, para quê serve, principais tipos e como usar paquímetro corretamente!
O que é e para quê serve
O paquímetro é uma ferramenta de medição usada por quem precisa de máxima precisão, uma vez que pode aferir variação de décimos e até mesmo centésimos de milímetros. Ou seja, você usa essa ferramenta para medir a dimensão de pequenas peças, como parafusos, porcas, tubos etc.
Em resumo, ele mede dimensões internas, externas, de altura e profundidade de uma peça.

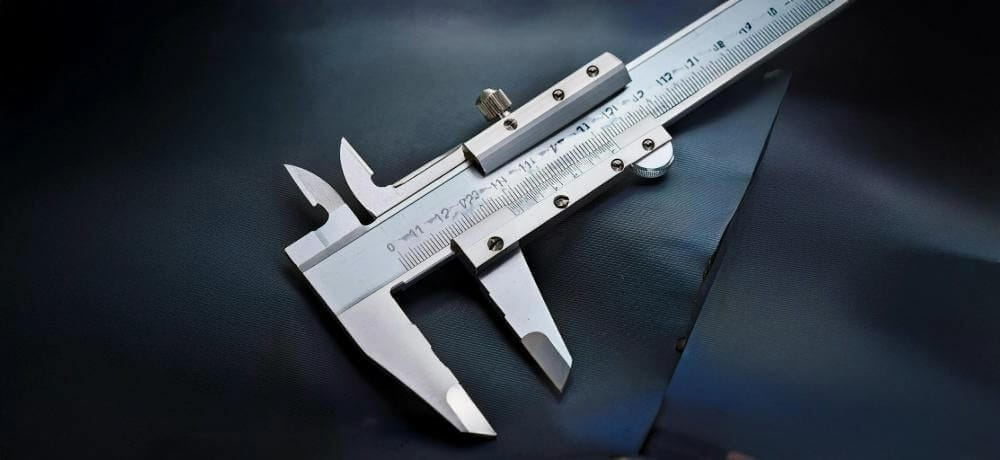

Principais tipos de paquímetro
Por conta de sua função tão específica, os paquímetros são encontrados em diferentes versões para garantir o máximo de precisão em suas medições. Abaixo, explicamos melhor cada modelo, confira:
1. Paquímetro universal
Como o nome indica, o paquímetro universal ou analógico é o modelo mais comum e prático do mercado. Com ele, você pode executar medições internas, externas, de profundidade e ressaltos. Além disso, pode ser usado para medir mangueiras, terminais, conexões e prensagens. Ou seja, é um equipamento coringa para o seu trabalho de medição.
2. Paquímetro universal com relógio
Muito parecido com o modelo anterior, mas com o diferencial de um relógio que agiliza a medição. Neste equipamento, a leitura é exibida no ponteiro, que se move ao longo da escala numerada. O paquímetro universal com relógio é amplamente usado em oficinas, metalúrgicas e indústrias automobilísticas, por exemplo.
3. Paquímetro digital
Sinônimo de praticidade de uso, o paquímetro digital apresenta a escala de medição em um display, conferindo ainda mais rapidez para as suas medições. Vale destacar que também existem modelos no mercado que armazenam esses dados para transferência para outros aparelhos.
4. Paquímetro de profundidade
Por fim, o paquímetro de profundidade não tem segredo: é usado especificamente para checar a profundidade de furos, principalmente de porcas. O seu principal diferencial é a haste longa e fina, permitindo alcançar espaços de difícil acesso.
Dica de conteúdo: 10 Tipos de bucha que você precisa ter na sua caixa de ferramentas

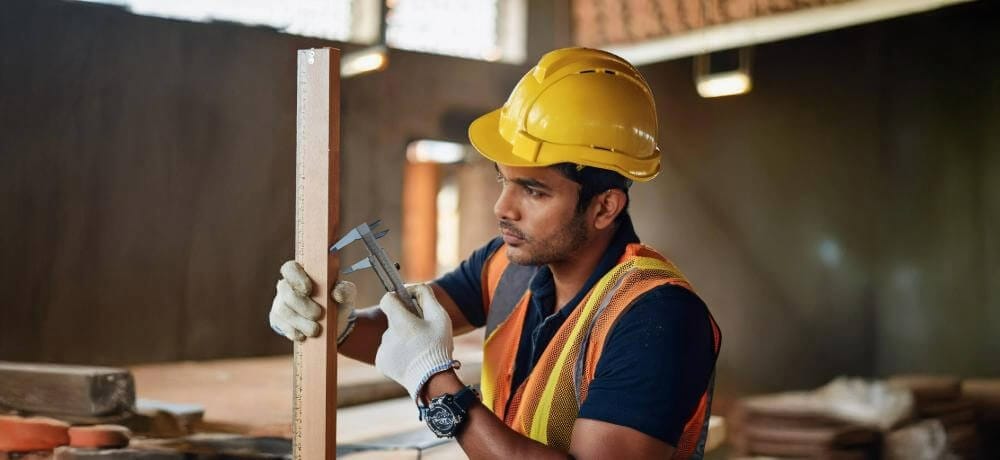

Como se usa um paquímetro
Agora que conhecemos os principais tipos de paquímetro, vamos entender como se usa um paquímetro corretamente? Na primeira vez, pode parecer um pouco complicado, mas manusear essa ferramenta é bem mais simples do que parece.
De maneira geral, tenha os seguintes pontos em mente:
- No paquímetro, como vimos, temos uma escala fixa e uma escala móvel que serão usadas para comparar e realizar a leitura das medidas;
- A precisão deste instrumento de medição está escrita na escala móvel, e ela representa a menor fração que ele mede;
- A medição nada mais é do que uma comparação entre a graduação móvel e a graduação fixa;
- O primeiro número da medição é definido de acordo com o número que mais se aproxima do zero da escala móvel (arredondando para baixo). Entre 4 e 5, por exemplo, a medida é 4.
Feita essas considerações, vamos entender como usar paquímetro nas 4 medições que ele faz:
Para medição externa

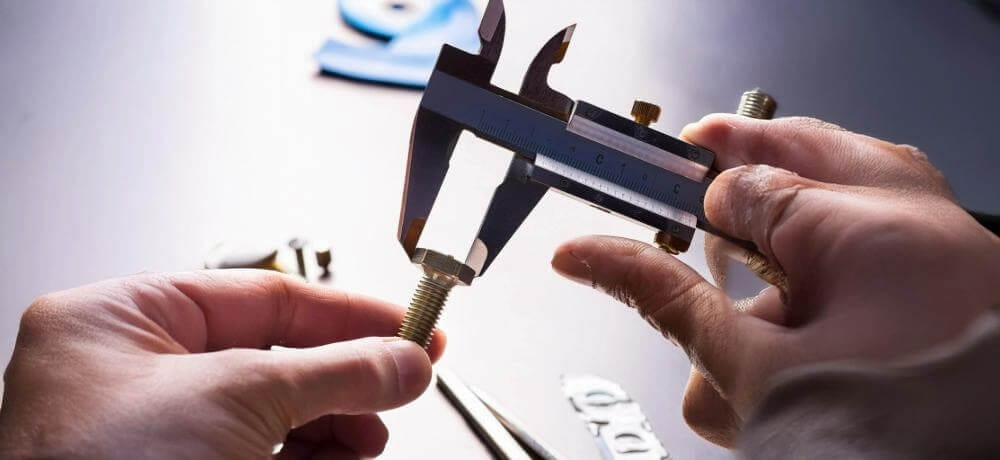

Para medição externa, como diâmetro de um parafuso, por exemplo, você deve posicionar o item na “boca” indicada para esse tipo de medida. A escala inferior demarca a medida do diâmetro na escala central da ferramenta.
Explicando melhor: se um parafuso tiver 5 mm, a escala inferior aponta o número 0. Na escala fixa, o risco indicará o número 5. No entanto, vale destacar que, dependendo da medição, será preciso também medir o décimo ou até mesmo o centésimo de milímetro do objeto.
Para isso, basta ver onde a escala móvel se alinha com a escala fixa. Se o indicador de milímetros for 4, significa que o parafuso tem o diâmetro de 5,40 mm.
Para medição interna
Já para medição de diâmetros internos, como de uma porca, por exemplo, você posiciona a parte indicada no interior da peça. A medição segue a mesma linha de raciocínio da explicada anteriormente.
Para medição de profundidade
A medida de profundidade de peças, como um tubo, é feita com a haste localizada no final da escala fixa. Você deve desenroscar essa haste e colocar dentro do objeto a ser medido. Na sequência, mova a escala móvel para baixo até encostar no item. Por fim, basta conferir o início do paquímetro e checar a numeração até onde a escala se desloca.
Para medição com salto
Extremamente versátil, o paquímetro também permite a medida de objetos com pequenos relevos, como um perfil. Neste caso, apoie a parte maior do objeto na escala fixa do paquímetro e feche o instrumento devagar, até que o topo alcance o final da peça.
Na sequência, tire a peça e trave o paquímetro para realizar a leitura, checando assim, o comprimento, a abertura e qual dos traços da escala móvel está coincidindo com a fixa.
Dica de conteúdo: 11 Melhores Marcas de Ferramentas Elétricas e Manuais
Conclusão
Ao longo deste conteúdo, aprendemos como usar paquímetro e as diferentes medições que este equipamento realiza. Com alta precisão e versatilidade, esse instrumento de medição é usado para medir dimensões internas, externas, peças com salto e profundidade, chegando até mesmo a aferir variações de décimos e centésimos de milímetros.
Como vimos, entender essas medições é crucial para resultados confiáveis e precisos, uma vez que isso garante que as peças e componentes usados atendem perfeitamente os requisitos do seu projeto.
