Escada em U: saiba como calcular esse tipo de elemento

Escada em U

A escada em U é um modelo bastante comum em construções residenciais com mais de um andar, como sobrados, por ser um modelo bastante prático e versátil. Essa proposta consegue ser adaptada em projetos de diferentes dimensões, em obras grandes e pequenas, o que torna esse modelo uma opção excelente para quem deseja economizar espaço.

Contudo, um dos principais atrativos da escada em U é que se trata de um modelo bastante confortável, com uma subida menos cansativa do que outros modelos por conta de ter um patamar, aquela espécie de “degrau de descanso”. Mas apesar de ser um modelo de escada comum, isso não significa ser um modelo mais simples ou feito sem planejamento.

Erros no cálculo da escada em U podem fazer com que você tenha além de dores de cabeça para consertar muitas dores, além de ser um fator de risco para acidentes.

No artigo abaixo, mostramos como funciona o planejamento da escada em U. Confira para tirar todas as suas dúvidas!

Leia também: Telhado: o GUIA COMPLETO sobre o assunto!

O que é uma escada em U?

A escada em U é um modelo de escada que, vista na planta baixa, apresenta o formato semelhante ao da letra U.

A principal característica dessa escada, além do desenho, é que ela possui seus degraus interrompidos pela presença de um patamar de descanso, que é como uma espécie de degrau mais largo que divide as diferentes direções da escada.

Após o patamar, os novos degraus são invertidos, isto é, do lado contrário ao início da escada para o alcance do próximo nível da casa.

Por isso, é considerado um modelo de escada mais confortável, sendo uma das opções mais comuns em residências.

A grande vantagem da escada em U é que esse tipo pode ser construído tanto no meio da casa, para dividir ambientes, como fixa em uma parede, quando a ideia é otimizar o espaço.

Existem modelos de escada em U em diferentes materiais e estilos, como em degraus tradicionais, vazados, em madeira, granito etc. O que dita a estética da escada é a proposta de cada projeto arquitetônico.

Mas independente dos materiais escolhidos, é importante entender quais são as regras para largura mínima, altura do degrau e dicas de segurança, que veremos logo a seguir.

Materiais de construção

Quais as vantagens de usar uma escada em U?

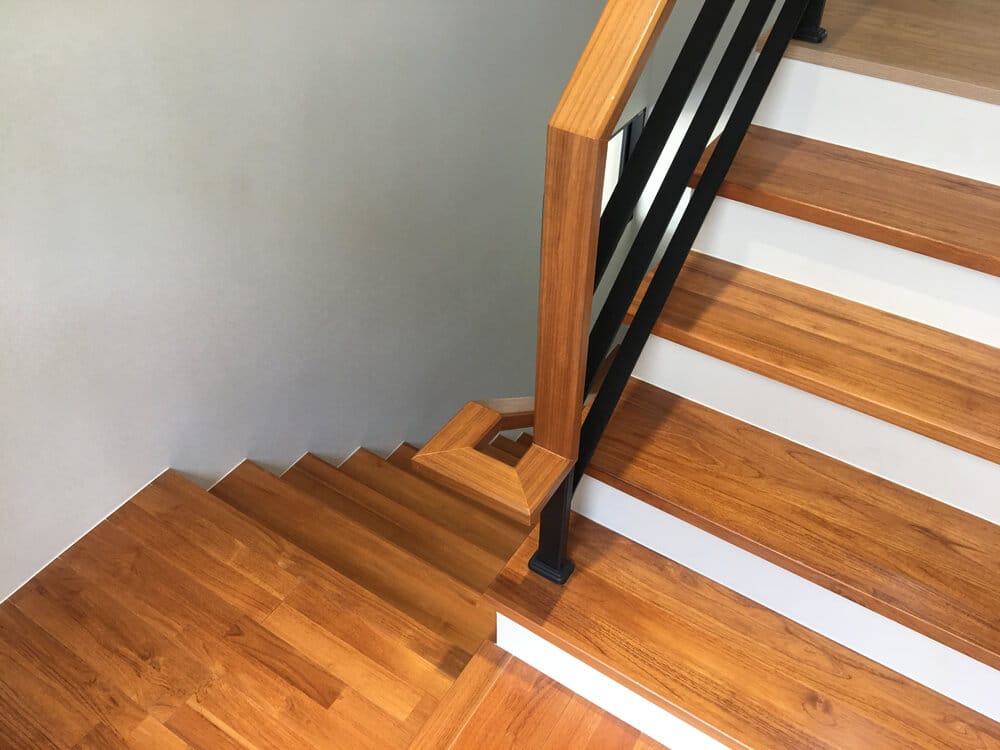

Vantagens da escada em U

Todos os modelos de escada apresentam vantagens e desvantagens de acordo com as necessidades de cada cliente e tipo de projeto.

A escada em U também apresenta vários prós e contras, dependendo da forma como for projetada e executada.

Mas de modo geral, os pontos positivos se sobressaem. A principal vantagem da escada em U é que esse modelo é bastante funcional e confortável, por ter, ainda que breve, um patamar de descanso.

Também destaca-se o fato de ser uma escada que pode ser construída em concreto e revestida por outros materiais, como pedras e madeira, além das escadas com estrutura metálica, interessantes em projetos com proposta de decoração industrial.

Outra vantagem de usar a escada em U é que ela pode ser projetada para dividir ambientes ou, para otimizar espaço, construída colada em uma parede.

Dependendo do modelo de escada em U, abaixo é possível construir um lavabo pequeno ou um armário.

Em contrapartida, vale dizer que, dependendo do tamanho da escada e do ambiente, pode ser que ela ocupe um espaço útil muito grande.

Além disso, dependendo do projeto e dos materiais, esse modelo de escada pode ter um custo de obra acima de outros modelos mais tradicionais.

Quais são os componentes de uma escada em U?

A escada em U é formada por 7 componentes principais: degrau, corrimão, piso, patamar, lance, espelho e o guarda-corpo. Entenda a função e características de cada um:

Degrau

O degrau é o componente mais básico da escada em U. Ele é composto pelo piso, onde se apoia o pé, e espelho, altura do degrau.

Espelho

O espelho representa o fundo do degrau, que pode ser vazado ou maciço. Não existe uma regra sobre qual tipo de espelho deve ser usado, o que deve determinar se o degrau é vazado ou maciço é o tipo de projeto e o efeito decorativo que se deseja ter.

Contudo, a altura do espelho deve respeitar o que se está definido em norma técnica, apresentando entre 16 a 18 centímetros.

Corrimão

O corrimão é uma estrutura que deve ser fixada nas laterais da escada em U para servir de apoio, para tornar a escada ainda mais segura, mas também é muito usada pelo apelo estético.

Por ser um componente de segurança, é importante que o corrimão seja corretamente instalado, que seja de um material resistente para suportar o peso de uma pessoa.

Além de ser de um material reforçado, geralmente o corrimão é de superfície lisa e formato circular, para evitar acidentes em uma possível queda.

Na escada em U, assim como em outros modelos, o corrimão deve ser obrigatório, inclusive sobre os patamares.

Piso

O piso, também conhecido como passo, é a parte da escada em U onde as pessoas apoiam o pé para subir os próximos degraus.

É um componente que deve seguir uma medida mínima de 28 centímetros e máxima de 32 centímetros, para garantir um conforto no passo de alguém com estatura média.

Essa parte da escada em U pode ser revestida de diversos materiais, como madeira, granito, mármore e outros revestimentos com uso indicado para pisos e escadas.

Patamar

Os patamares de uma escada em U representam os degraus grandes entre os lances de escada, que são utilizados como uma pausa de descanso entre os degraus da escada, para que não seja tão exaustivo subir toda a escada em U.

Inclusive, é a presença do patamar que forma e caracteriza a escada em formato de U quando visto o desenho na planta baixa.

Na hora de projetar, é importante se atentar apenas à largura e altura do patamar, que deve seguir o padrão dos demais degraus.

Já a profundidade deve ser equivalente a três pisos, no plano horizontal.

Lance

O lance de uma escada em U significa a sequência de degraus até o nível, andar ou patamar que se deseja chegar.

Cada lance de escada não deve exceder o número máximo de 16 degraus ou 2,90 metros de altura.

Acima de 16 degraus ou dessa altura, se faz necessário o uso de um patamar para um descanso intermediário.

Guarda-corpo

O guarda-corpo, também conhecido como parapeito, trata-se de um elemento de segurança da escada em U e outros modelos de escada. Ele funciona como uma proteção a altura, resguardando as laterais da escada para evitar quedas.

Existem vários materiais usados na construção do guarda-corpo, como vidro, madeira, grades metálicas e a própria alvenaria.

Além da variedade de materiais que podem ser usados, também existe uma infinidade de designers, que ficam a critério da proposta do projeto arquitetônico e gosto pessoal do cliente.

O que é de regra geral é que o guarda-corpo deve ter altura entre 90 a 120 centímetros, sendo recomendado o uso em conjunto do guarda-corpo com o corrimão.

Confira outros tipos de escada e como vantagens

Qual é a largura mínima de uma escada em U?

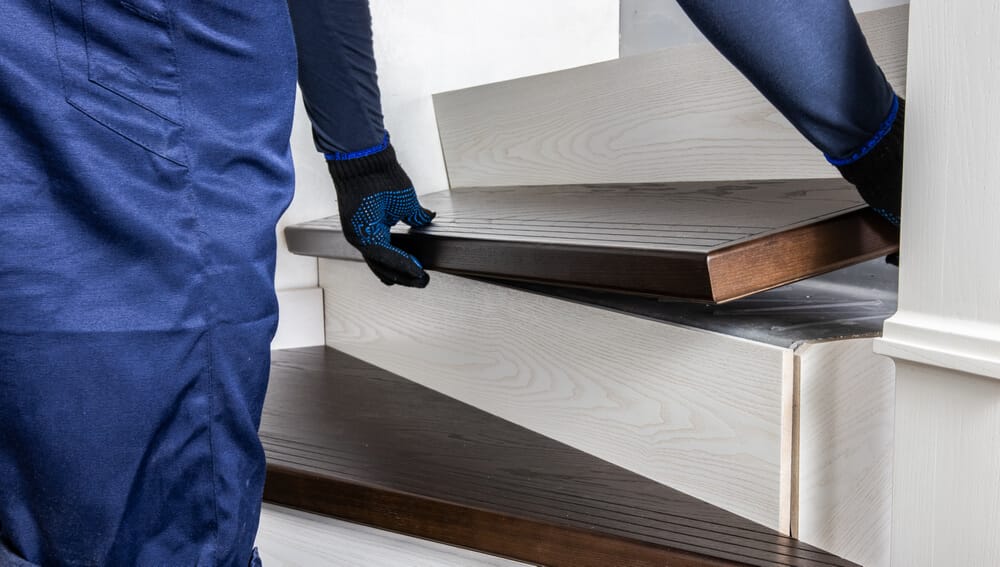

Largura mínima da escada em U

A largura mínima para uma escada em U em edificações privadas, como as casas residenciais, deve ser de 80 centímetros. Em ambientes de uso público, a largura mínima deve ser de 120 centímetros.

De modo geral, a regra é que quanto mais larga a escada, mais confortável, prática e segura ela será para os usuários.

Além da largura correta, também é importante que a altura dos degraus respeite as larguras indicadas, que é de 16 a 18 centímetros, além do uso de corrimão, guarda-corpo e uso de um piso que não seja escorregadio.

Como calcular uma escada em U?

Para calcular escada em U na planta baixa é necessário seguir todas as medidas e regras estabelecidas na norma técnica brasileira para garantir a precisão exata em todas as medidas.

Em primeiro lugar, é necessário medir a distância entre o piso inferior e o piso superior da escada, para que seja possível dividir essa altura por 16cm a 18cm até obter um número exato de degraus por lance.

Após fazer esse cálculo, é necessário realizar uma conta para achar o tamanho do espelho, seguindo a seguinte equação:

altura de piso a piso / número de degraus = tamanho do espelho

A NBR 9050 diz que 2x a altura do espelho + a largura do piso deve resultar entre 63 a 63 cm para que a escada em U fique correta.

Abaixo, trouxemos um passo a passo com 5 vídeos tutoriais de como deve ser a construção de uma escada em U. Confira:

1. Marcação

Na marcação da escada em U, é necessário ter bastante atenção ao passo a passo, para garantir degraus sem ressaltos ou erro nas medidas.

Com o projeto em mão, comece a desenhar na parede as marcações com o apoio de um nível.

Veja no vídeo abaixo o passo a passo detalhado:

2. Forma

Após a marcação de acordo com o projeto, veja como seguir com a construção das formas para fazer a escada em U em concreto. Para isso, é necessário dos seguintes materiais:

  • Madeirite plastificado;
  • Parafusadeira;
  • Parafuso ponta agulha;
  • Prego;
  • Martelo;
  • Linha de pedreiro;
  • Nível de mão.

Confira no vídeo abaixo como fazer a montagem das formas:

3. Ferragens

Após realizar a etapa das formas, você dará início a etapa das ferragens, para sustentação da estrutura da escada em U.

Comece cortando e dobrando os estribos conforme o projeto, tanto para o piso como para o espelho.

Depois, faça a solda dos estribos formando a armadura do desenho da escada.

Além da solda, algumas obras fazem o uso de amarração com arame, que também é uma opção.

Lembre-se de fazer o uso de equipamentos de proteção individual (EPIs). Confira:

4. Armadura

Como visto no tutorial acima, a ferragem é uma parte essencial para a construção da escada em U, por isso precisa ser feita com bastante precisão.

No vídeo abaixo, você confere um passo a passo de como posicionar a armadura na forma de madeirite, colocando os espaçadores nos degraus.

Veja como fixar a armadura no patamar, ancorando, e como posicionar as madeiras na parede seguindo o desenho da escada, para servir de apoio para cada espelho.

5. Concretagem

Antes de realizar a concretagem da escada em U, é necessário “travar” os degraus com ripas de madeira. Essa é uma maneira de evitar que as formas abram durante o processo, gerando ainda mais precisão durante o processo.

O traço usado no tutorial é de: 8 baldes de areia, 12 sacos de pedra, 1 saco de cimento (50Kg) e 4 baldes de água.

Após realizar o traço na proporção indicada, insira o concreto nos degraus, não esquecendo de vibrar a massa. Essa etapa é fundamental para eliminar bolhas de ar e excesso de água.

6. Finalização

Após a etapa de concretagem, é necessário esperar o tempo de cura para realizar a desforma.

O tempo indicado deve ser de 28 dias. Após esse período, é possível retirar todas as formas e escoras de madeira.

Para isso, desparafuse e vá retirando os madeirites e tábuas, com cuidando.

Confira também como calcular uma escada: guia absolutamente completo:

Leia também: 7 dicas para calcular material de construção do jeito certo

Conclusão

A escada em U é uma opção bastante utilizada em edifícios residenciais, por conta de ser um modelo de escada funcional, prático, seguro e, de certa forma, mais confortável, já que possui um patamar de descanso.

Além de todas essas vantagens, é um modelo que pode ser feito em diversos materiais e diferentes estilos, seja com degrau vazado ou maciço.

Ao oferecer essa solução em seu projeto, você pode pensar em variações de escada em U de concreto, alvenaria, madeira, com revestimento em pedras e vários outros estilos.

O mais importante, acima da estética, é preservar as medidas de segurança, respeitando as dimensões recomendadas de acordo com a norma técnica brasileira.
