Quando o assunto é construção civil, sem dúvidas, a fundação é um dos assunto mais importantes, afinal, ela é a base que confere mais resistência à obra. Também conhecida como alicerce, existem diferentes tipos de fundações que podem ser aplicadas durante um projeto para assegurar a sua estabilidade.
No artigo de hoje, falamos sobre o que é radier e por que essa fundação é uma opção interessante para uma série de projetos arquitetônicos.
Diferentemente dos outros estilos de fundação que exigem uma escavação profunda, o radier é uma excelente alternativa para casos em que a profundidade máxima necessária não ultrapassa três metros.
Por conta disso, ela é comumente aplicada em construção de pequeno e médio porte, como residências, galpões e prédios comerciais de até dois pavimentos. No entanto, é válido reforçar que a viabilidade da fundação em cada projeto deve ser feita por um profissional qualificado, visando assim, uma decisão assertiva e segura.
Está com uma obra ou reforma à vista e quer entender melhor o que é radier, os seus benefícios, quando usar e como fazer? Continue a leitura e acompanhe as nossas dicas!
Dica de conteúdo: Treliça: o que é, tipos mais comuns e onde utilizar
O que é radier e quais as diferenças para outras estruturas?
A fundação radier é um tipo de fundação superficial usada na construção civil que consiste em uma laje de concreto que abrange toda a área de projeção da construção, ficando em contato direto com o solo. A sua principal finalidade é descarregar as cargas oriundas dos pilares e das paredes por meio de uma grande área do solo de forma igual.
Em relação às outras estruturas construtivas, podemos destacar as seguintes diferenças:
Quando comparamos as diferenças entre radier e sapata, ambas consideradas fundações rasas, por exemplo, temos que a sapata é usada para o suporte de pilares ou ponto de carga da construção. Enquanto o radier é usado em toda a extensão da base da construção. Ou seja, é perfeitamente possível combinar as suas fundações dependendo das necessidades do projeto.
Outra dúvida muito comum é sobre qual a diferença entre laje e radier:
O radier e a laje são dois elementos comuns em construções, porém, as finalidades são bem distintas: o radier, como explicamos, é uma fundação rasa para suportar e distribuir as cargas diretamente no solo, sendo composto por uma única laje maciça de concreto armado ou protendido.
A laje, por sua vez, sustenta cargas menos significativas e pode ser suportada por vigas, pilares ou paredes, ou até mesmo ser usada como elemento estrutural em outros tipos de construções, como pontes ou viadutos.
Para saber mais sobre laje, confira nosso guia completo sobre os tipos de lajes.
Quais são os 4 tipos de radier?
Para entender o que é radier, é importante saber que ela pode ser executada com 4 principais variações, então, para não errar na escolha, confira uma breve explicação sobre cada uma:
1. Estaqueado
O radier estaqueado combina elementos de radier e estacas. Ou seja, neste tipo de fundação, as estacas são colocadas no solo para conferir um suporte adicional e resistência às cargas da estrutura.
Essa opção é indicada para terrenos com características geotécnicas desafiadoras, como solos de baixa capacidade de carga ou presença de lençol freático elevado.
Em resumo, essa combinação de radier e estacas traz mais segurança e estabilidade à fundação.
2. Concreto Armado
Já o radier com concreto armado é o tipo mais comum desta fundação. Neste caso, uma laje de concreto é reforçada com armaduras de aço, para assim, distribuir as cargas da estrutura sobre uma área ampla do solo.
De maneira geral, essas armaduras conferem resistência à tração e ajudam a reforçar a estrutura do radier, adaptando-o para diferentes condições e tipos de solo.
3. Nervurado
Por outro lado, o radier nervurado é uma variação do modelo citado anteriormente, mas que apresenta nervuras ou vigas incorporadas à laje.
Basicamente, essas nervuras aumentam a rigidez e resistência, possibilitando a transferência de cargas de forma mais eficiente para o solo. Esse tipo de fundação é amplamente usado em edificações com grandes vão ou em projeto onde é necessário reduzir a espessura da laje.
4. Concreto Protendido
Por fim, o radier com concreto protendido, além das armaduras convencionais, também recebem cabos de aço protendidos. Esses cabos são tensionados antes da concretagem, e isso contribui para melhorar a resistência e a estabilidade do radier, além claro, de permitir que a fundação suporte cargas mais pesadas sem deformações excessivas.
Em resumo, o concreto protendido proporciona maior eficiência estrutural e pode ser uma boa alternativa em situações que exigem suportar cargas elevadas.

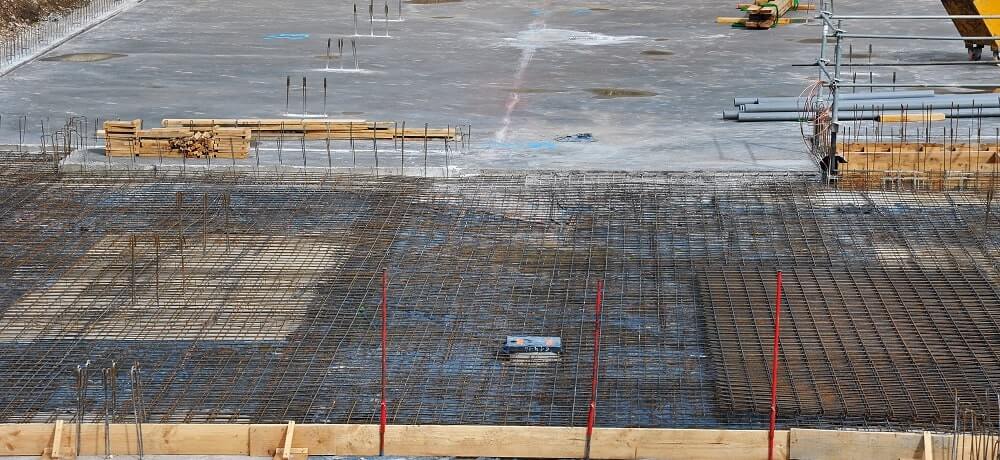

Quando usar o radier na sua obra
De acordo com a NBR 6122:2019, o radier é um elemento de fundação rasa dotado de rigidez para receber mais do que 70% das cargas da estrutura. Portanto, ele tem como objetivo absorver as cargas de pilares, alvenaria ou qualquer elemento que venha se sobrepor.
Sendo assim, a técnica é indicada para o seguintes casos:
- Terrenos com solos com baixa capacidade de carga;
- Casas térreas;
- Edificações de pequeno e médio porte.
Quais as vantagens da fundação radier?
Antes de apostar na construção do radier é primordial conhecer as vantagens e desvantagens desse tipo de fundação, confira:
Vantagens:
- Custo menor, principalmente quando comparado a outros tipos de fundações rasas e profundas;
- Por não exigir grandes escavações, montagem de formas ou armaduras complexas, o radier acaba exigindo menos mão de obra;
- Processo de nivelamento e compactação simplificado, promovendo assim, uma diminuição no tempo de execução;
- Pode ser usado em terrenos argilosos;
- Variedade de fundações tipo radier, conforme explicamos anteriormente.
Quais as desvantagens do radier?
Já sobre as desvantagens da fundação radier, podemos destacar:
Desvantagens:
- Caso precise aumentar a resistência do radier por conta das cargas atuantes na laje, será necessário aumentar o volume do concreto — o que pode encarecer ou até mesmo dificultar a construção da fundação;
- A fundação radier também exige que a instalações elétricas e hidrossanitárias sejam realizadas precocemente, o que pode se tornar um problema caso elas não tenha sido definidas no projeto;
- É essencial que o tipo de solo do terreno apresente as características necessárias para a viabilidade da fundação radier, conforme impõe a NBR 6122/2019.
Dica de conteúdo: O que é supraestrutura e diferenças em relação à infraestrutura
Como fazer a fundação radier?
Para finalizar o nosso conteúdo sobre o que é radier, montamos um passo a passo prático com as etapas necessárias para a esse tipo de fundação, confira:
1. Escavação
Após checar se o terreno pode suportar a fundação radier, o primeiro passo é escavar e alinhar o solo.
Na hora da escavação, verifique principalmente se a área cortada possui meio metro a mais para cada lado das linhas do projeto da edificação. Isso porque o radier geralmente possui uma área meio metro maior que a área da casa, portanto, é essencial observar no seu projeto se a posição onde foi feita a escavação está com as medidas iguais ao projeto estrutural.
2. Manta impermeabilizante
Na sequência, o terreno deve ser impermeabilizado por meio de uma manta impermeabilizante. Esse procedimento evita que a umidade alcance o concreto e as ferragens da construção. Além disso, também evita que o concreto perca água durante o processo de cura.
Aqui, não tem mistério: a manta precisa ser colocada sobre o solo compacto. Outro ponto importante é verificar se o fundo foi devidamente compactado e se foram colocadas as tábuas de madeira (caixarias) para delimitação da área.
3. Instalações elétricas e hidráulicas
Não se esqueça de verificar se as instalações hidráulicas e elétricas foram feitas conforme as especificações do projeto. É necessário checar também se as tubulações foram fechadas para impedir a entrada de concreto e demais materiais indesejados.
4. Armação de aço
As telas de aço ou a armadura protendida devem ser posicionadas após a aplicação da manta impermeabilizante. Depois de posicionar as armaduras ou as telas de aço, deve-se fixar as colunas de aço do arranque.
Garanta que essas colunas estão perpendiculares e no centro da coluna. Novamente as barras de aço não podem ter contato direto com o solo.
5. Concretagem
Por fim, é hora de colocar o concreto. Vale ressaltar que ele só pode ser colocado após o posicionamento das armações de aço e caixarias. Durante a aplicação observe se o concreto está pastoso e homogêneo.
Após a secagem, que leva cerca de 7 dias, o concreto precisa apresentar uma cor homogênea e não possuir furos que possibilitem a visualização das estruturas de aço.
Em tempo: no radier protendido, após 3 dias, é realizada a protensão da armadura. Através de macacos hidráulicos estica-se toda a malha de cabos de aço da armadura ativa. Depois de 7 dias, os macacos são retirados e a resistência do radier aumenta com o tensionamento.
Dica de conteúdo: Concretagem: O que é, etapas e passo a passo
Quer saber mais? Não deixe de conferir também o vídeo do nosso canal Obra é Compromisso com a explicação da engenheira e embaixadora do canal, Tatiana Farias:
Conclusão
No decorrer deste artigo, explicamos o que é radier e porque ele é tão importante na construção civil.
Como vimos, esse tipo de fundação é uma laje de concreto armado que distribui as cargas das estruturas de forma homogênea no solo; sendo que sua aplicação é especialmente indicada para terrenos com características específicas, como solos com baixa capacidade de carga.
Além disso, conhecemos os tipos de radier, as suas vantagens e desvantagens e um guia prático das principais etapas para essa obra. Com sua capacidade de reduzir custos, otimizar tempo e oferecer maior segurança estrutural, o radier se destaca como uma opção viável e vantajosa em diversas situações, representando um avanço significativo no campo da engenharia e da construção.
