Resumo rápido: o dispositivo DR (diferencial residual) é um equipamento de segurança elétrica que desliga o circuito ao identificar fuga de corrente, prevenindo choques elétricos. Suas principais vantagens são a proteção de pessoas, a redução de riscos de acidentes e o aumento da segurança da instalação. O uso do dispositivo DR é obrigatório pelas normas técnicas em áreas molhadas, tomadas de uso geral e instalações residenciais e comerciais.
–
A segurança elétrica é um aspecto essencial em qualquer ambiente, seja residencial, comercial ou industrial. Curtos-circuitos, sobrecargas e fugas de corrente são problemas silenciosos que podem causar acidentes graves, como choques elétricos e até incêndios.
Por isso, contar com dispositivos de proteção adequados é indispensável para garantir a segurança de pessoas e patrimônios.

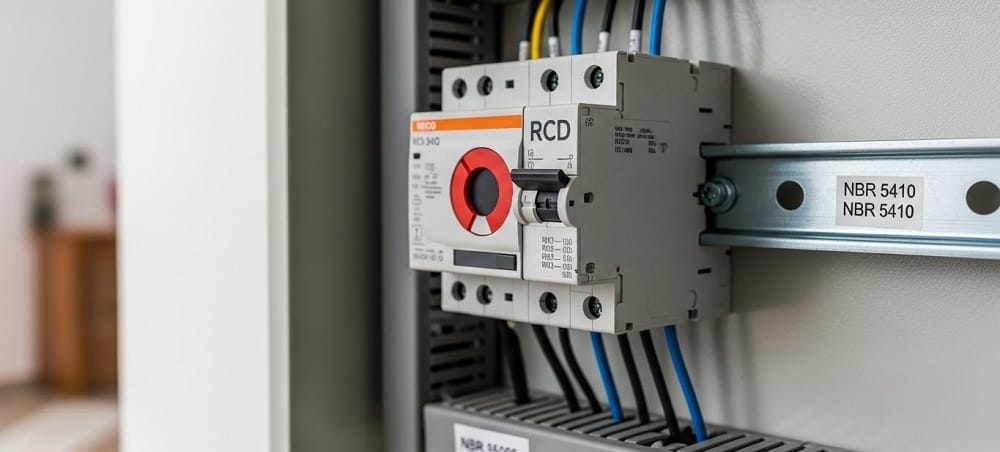

Um dos equipamentos mais eficazes para prevenir acidentes envolvendo eletricidade é o Dispositivo Diferencial Residual, popularmente conhecido como dispositivo DR.
O dispositivo DR projetado para detectar e interromper correntes de fuga, evitando assim, choques elétricos.
Neste artigo, explicamos melhor o que é o dispositivo DR, a sua função, como instalar, tipos e muito mais!
Se você busca mais segurança e tranquilidade no uso da energia elétrica, confira as nossas dicas!
Função do DR e onde usar
A principal função do dispositivo DR é proteger as pessoas de choques elétricos que podem ser causados por equipamentos conectados à rede elétrica.
Além disso, ele também identifica fugas de energia, ocasionadas por fios desencapados e má instalação de equipamentos, por exemplo. Dessa forma, você, sua família e todos ao seu redor podem se sentir mais seguros.
Desde 1997, o dispositivo é obrigatório em certos casos, conforme a norma da ABNT NBR 5410.
Veja onde o DR é obrigatório:
- Circuitos que atendem pontos de uso localizados em áreas com banheiras ou chuveiros;
- Circuitos que alimentam tomadas instaladas em áreas externas à edificação;
- Circuitos de tomadas internas que possam ser utilizados para alimentar equipamentos no exterior;
- Circuitos, em habitações ou edificações não residenciais, que atendem pontos de uso situados em cozinhas, copas, lavanderias, áreas de serviço, garagens e outras dependências internas molhadas, seja em condições normais de uso ou sujeitas a lavagens.

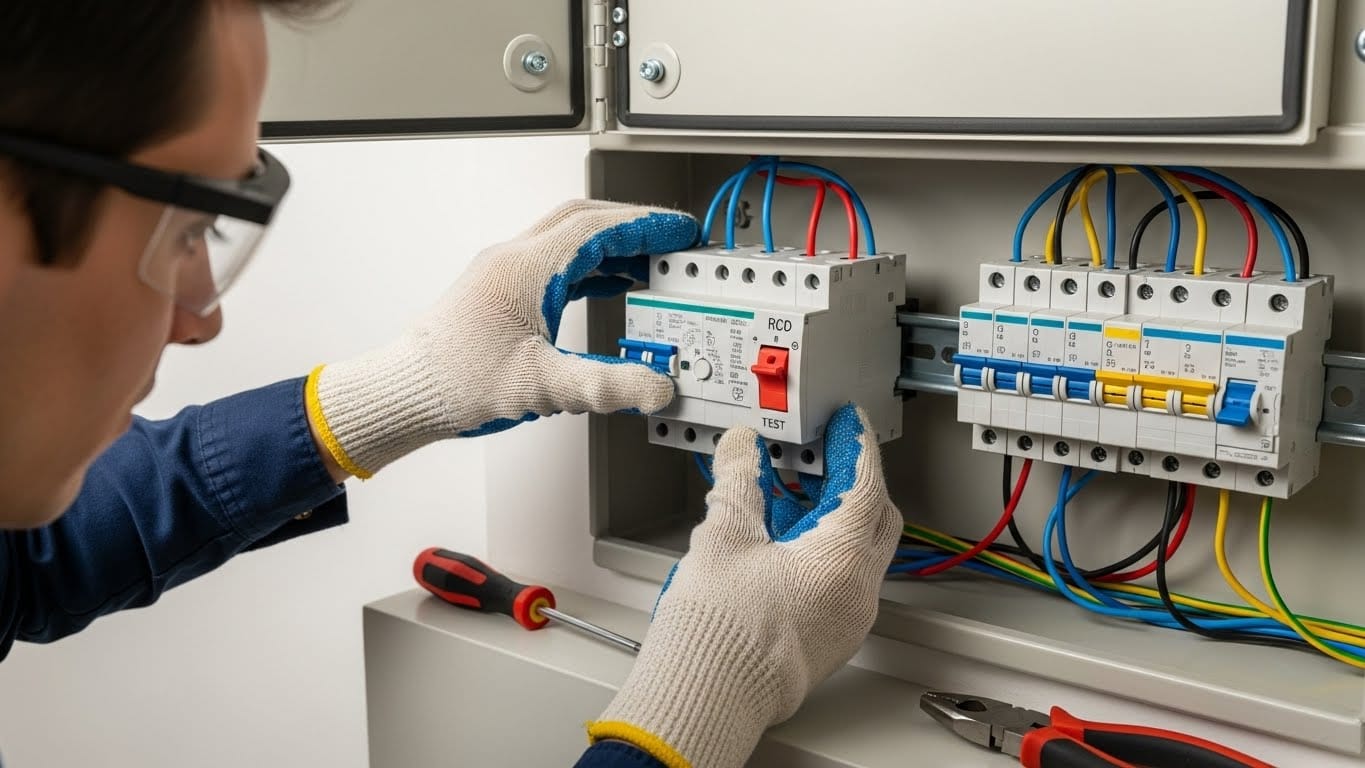

Como instalar um dispositivo DR
O DR deve ser instalado em série com o disjuntor do circuito elétrico que se deseja proteger. A instalação deverá ser feita antes ou depois do disjuntor do respectivo circuito.
O ideal é que toda a instalação elétrica de uma residência esteja protegida por um dispositivo DR, garantindo segurança para você e sua família em qualquer cômodo da casa.
O dispositivo pode ser instalado de três formas: por ponto, por circuito ou por grupo de circuitos.
- Por ponto: O DR é instalado para proteger um único equipamento;
- Por circuito: O dispositivo oferece proteção a um conjunto de equipamentos ou a um ambiente específico, como um cômodo;
- Por grupo de circuitos: O DR protege múltiplos ambientes ou conjuntos de equipamentos conectados à mesma rede.
A escolha da forma de utilização é feita no momento da instalação, considerando as características e necessidades da rede elétrica. Independentemente da configuração, o DR interrompe automaticamente o fornecimento de energia ao detectar qualquer fuga de corrente, evitando acidentes e danos aos equipamentos.
Para garantir uma instalação segura e eficaz, é fundamental contar com um eletricista qualificado. Dessa forma, você evita problemas e assegura que o dispositivo desempenhe sua função corretamente.
Lembre-se: se você não tem experiência com elétrica, contratar um profissional é a melhor escolha!
Quais os tipos de Dispositivo DR e suas aplicações?
Existem diversos tipos de dispositivos DR disponíveis no mercado, cada um projetado para aplicações específicas. Confira os principais:
1. DR de Alta Sensibilidade (HS)
- Sensibilidade: 5 a 30 mA;
- Projetados para proteger pessoas contra choques elétricos, são indicados para residências e locais onde há contato direto com equipamentos elétricos;
- Essenciais em áreas úmidas, como banheiros, cozinhas e lavanderias, onde o risco de acidentes elétricos é maior.
2. DR de Média Sensibilidade (MS)
- Sensibilidade: 100 a 300 mA;
- Utilizados para prevenir incêndios causados por falhas de isolamento elétrico;
- Comuns em circuitos de distribuição geral, instalações industriais e em equipamentos de operação crítica, onde a continuidade do serviço é fundamental.
3. DR de Baixa Sensibilidade (LS)
- Sensibilidade: 300 mA a 1 A;
- Voltados para proteção contra incêndios em sistemas elétricos, priorizando locais como garagens, oficinas e áreas industriais;
- Frequentemente utilizados em circuitos que alimentam motores, sistemas de aquecimento e equipamentos de ar condicionado.
4. DR de Corrente Contínua (DC)
- Projetados para instalações que utilizam corrente contínua, como sistemas fotovoltaicos de energia solar;
- Detectam e interrompem fugas de corrente específicas de sistemas de corrente contínua, garantindo segurança em instalações modernas.
5. DR Imunizado (Tipo A)
- Desenvolvidos para resistir a disparos indevidos causados por correntes pulsantes ou contínuas, como as geradas por equipamentos eletrônicos modernos;
- Ideais para circuitos que alimentam dispositivos como computadores, refrigeradores, máquinas de lavar e outros aparelhos sensíveis.
Confira a linha completa de materiais para proteção elétrica disponíveis na Obramax!
Quais as classes do dispositivo DR?
Além dos tipos, o dispositivo DR também é classificado em diferentes classes, de acordo com sua capacidade de detectar tipos específicos de correntes de falha. Essa classificação é essencial para garantir a proteção adequada em diferentes tipos de instalações elétricas. Veja as principais classes:
Classe AC
- Detecta apenas correntes de fuga alternadas sinusoidais.
- Indicada para instalações simples ou mais antigas, onde não há muitos dispositivos eletrônicos modernos que possam gerar outros tipos de corrente de fuga.
Classe A
- Detecta correntes de fuga alternadas sinusoidais e pulsantes contínuas.
- Ideal para instalações modernas, onde há grande quantidade de dispositivos eletrônicos que podem gerar correntes de fuga pulsantes, como computadores, eletrodomésticos e equipamentos industriais leves.
Classe B
- Detecta correntes de fuga alternadas sinusoidais, pulsantes contínuas e também correntes de fuga contínuas.
- Indicada para instalações que utilizam equipamentos de corrente contínua, como sistemas de energia solar fotovoltaica, carregadores de veículos elétricos e outros dispositivos eletrônicos avançados.

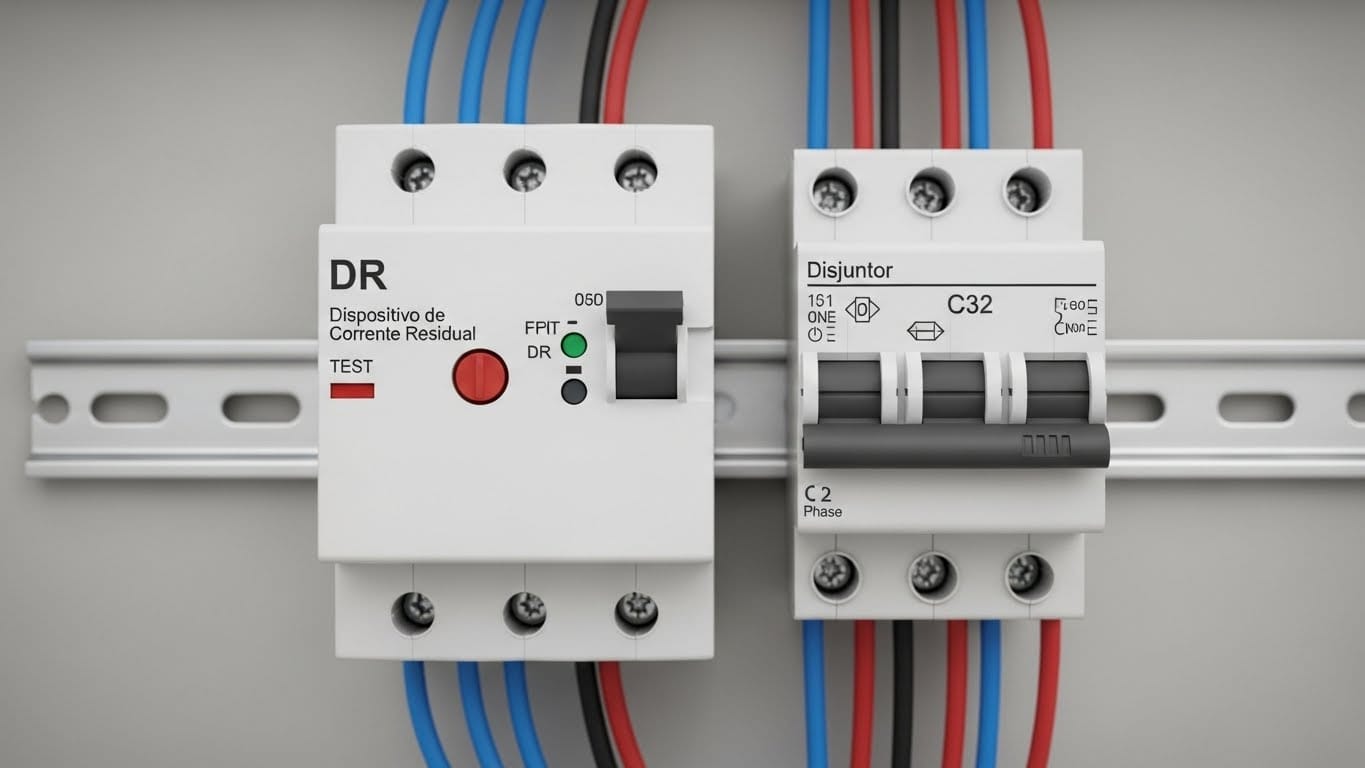

Diferenças entre dispositivo DR e disjuntores comuns
O Dispositivo Diferencial Residual (DR) é um equipamento de segurança essencial em instalações elétricas, projetado para detectar pequenas diferenças de corrente entre uma fase e um neutro ou entre duas fases. Essas diferenças, conhecidas como fugas de corrente, podem ocorrer quando há vazamento de eletricidade para o solo ou para objetos metálicos próximos. Ao identificar essa anomalia, o DR interrompe rapidamente o circuito, prevenindo que as pessoas recebam o choque elétrico. O DR protege a vida!
Enquanto o DR prioriza a proteção das pessoas, identificando correntes de fuga que podem ser imperceptíveis aos disjuntores comuns, os disjuntores termomagnéticos tradicionais têm como função principal proteger a instalação elétrica contra curtos-circuitos e sobrecargas.
Conclusão
No decorrer deste conteúdo, explicamos melhor o papel do dispositivo DR para garantir segurança elétrica em qualquer instalação. A sua capacidade de detectar e interromper rapidamente correntes de fuga, protegendo pessoas contra choques elétricos e reduzindo o risco de incêndios, torna-o um componente essencial, especialmente em ambientes modernos que utilizam uma ampla variedade de equipamentos eletrônicos.
A instalação do DR não apenas atende às normas de segurança, como também promove tranquilidade, assegurando que sua rede elétrica esteja protegida contra falhas que poderiam causar danos irreversíveis. Entretanto, para aproveitar todos os benefícios do dispositivo, é fundamental contar com profissionais qualificados para sua instalação e manutenção.
Investir em no dispositivo DR é investir na proteção da sua família, do seu patrimônio e no cumprimento das regulamentações vigentes. A segurança elétrica é uma prioridade que não pode ser negligenciada, e o DR desempenha um papel crucial nesse compromisso.
