Resumo rápido: os conectores elétricos são dispositivos usados para unir e garantir o contato seguro entre fios e cabos elétricos. Existem tipos como conectores de torção, de pressão, de encaixe rápido e de alavanca, cada um indicado para diferentes bitolas e aplicações. Devem ser usados sempre que for necessário fazer emendas seguras, organizadas e dentro das normas, evitando mau contato e riscos elétricos.
–
Os conectores elétricos são componentes essenciais para garantir a interligação segura e eficiente entre condutores em circuitos elétricos.
Presentes em aplicações residenciais, industriais e automotivas, esses dispositivos desempenham um papel fundamental na transmissão de energia e sinais elétricos, proporcionando conexões confiáveis e protegidas contra falhas.
Existem diversos tipos de conectores elétricos, cada um projetado para atender a diferentes necessidades de corrente, tensão e ambiente de instalação.
Entre os mais utilizados estão os conectores de porcelana, conhecidos por sua alta resistência térmica, os conectores de pressão, que oferecem facilidade de instalação, e os conectores terminais, amplamente empregados em circuitos eletrônicos e automação industrial.
A escolha do conector elétrico ideal depende de fatores como capacidade de corrente, compatibilidade com os condutores, resistência mecânica e condições ambientais. Utilizar um conector inadequado pode comprometer a eficiência do sistema, causar mau contato e até gerar riscos de superaquecimento e curto-circuito.
Neste artigo, exploramos os principais tipos de conectores elétricos, suas características, aplicações e as melhores práticas para instalação e manutenção.
Se você deseja entender mais sobre como esses componentes influenciam a segurança e o desempenho dos sistemas elétricos, continue a leitura e descubra tudo sobre esse elemento indispensável na eletricidade.
O que são conectores elétricos e para quê eles servem?
Em resumo, os conectores elétricos são dispositivos usados para a interligação segura e eficiente de condutores elétricos em circuitos de baixa, média e alta tensão. Eles garantem um contato elétrico confiável, reduzindo a resistência de conexão e prevenindo problemas como superaquecimento, curto-circuito e falhas no sistema.
Ou seja, a sua principal função é proporcionar uma conexão estável entre fios e cabos, permitindo a transmissão segura de energia elétrica ou sinais eletrônicos. Além disso, facilitam a manutenção e possíveis alterações no sistema, pois eliminam a necessidade de emendas diretas, que podem comprometer a segurança da instalação.
Entre os principais benefícios dos conectores elétricos, podemos destacar:
- Segurança: Reduzem o risco de curtos-circuitos e mau contato.
- Eficiência: Garantem melhor condução elétrica, minimizando perdas de energia.
- Facilidade de Instalação: Modelos modernos permitem conexões rápidas sem a necessidade de soldagem.
- Durabilidade: Materiais resistentes a altas temperaturas e corrosão garantem maior vida útil.
- Organização: Mantém os fios bem conectados e protegidos, reduzindo o risco de falhas.
Seja em circuitos de iluminação, painéis elétricos ou sistemas industriais, os conectores elétricos desempenham um papel fundamental na segurança e eficiência das instalações elétricas.
Leia também: O que é circuito elétrico? Principais tipos e componentes para uma instalação elétrica eficiente

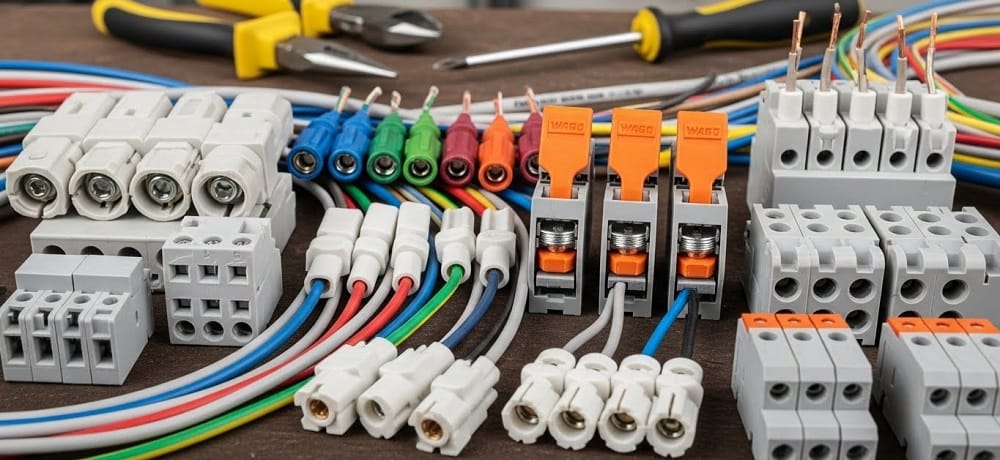

Quais são os tipos de conectores elétricos?
Já explicamos que os conectores elétricos desempenham um papel essencial na interligação de condutores, garantindo transmissões seguras de energia e sinais elétricos.
Mas neste contexto, entender como escolher o tipo adequado é fundamental para evitar falhas no sistema, reduzir perdas elétricas e garantir a durabilidade das conexões.
A seguir, apresentamos os principais tipos de conectores elétricos e suas aplicações:

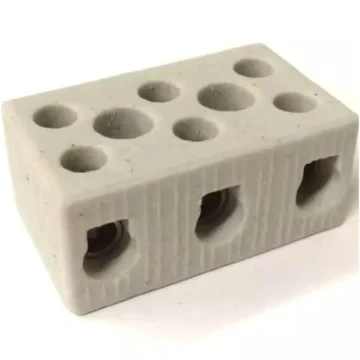

1. Conectores de Porcelana
Os conectores de porcelana são ideais para circuitos que operam sob altas temperaturas e correntes elevadas.
Fabricados com material isolante e resistente ao calor, são amplamente utilizados em instalações elétricas industriais, sistemas de aquecimento e iluminação externa.
Importante ressaltar que a sua resistência à umidade e à corrosão garante maior durabilidade em ambientes adversos.
2. Conectores de Emenda Rápida
Esses conectores permitem a união de fios de forma prática e segura, sem a necessidade de descascar ou soldar os condutores. São amplamente utilizados em instalações telefônicas, automotivas e sistemas de automação, pois oferecem rapidez na montagem e confiabilidade nas conexões.

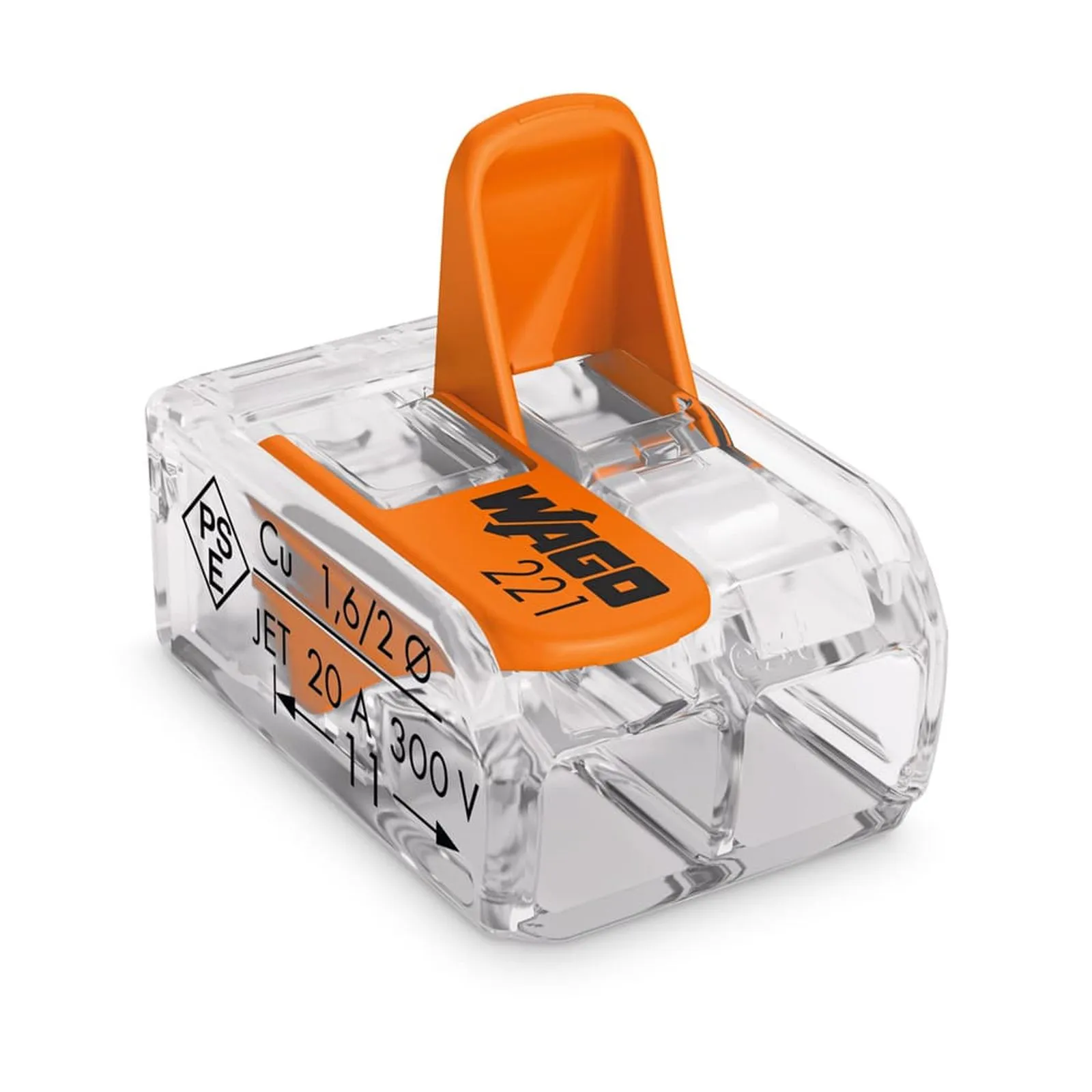

3. Conectores de Pressão (Wago)
Os conectores de pressão, como os modelos tipo Wago, facilitam a conexão entre fios rígidos ou flexíveis sem o uso de ferramentas. Seu sistema de travamento interno assegura um contato elétrico firme, tornando-os uma excelente opção para instalações elétricas residenciais e comerciais. Além disso, são reutilizáveis, reduzindo custos de manutenção.
4. Conectores Terminais
Os terminais elétricos são utilizados para fixar condutores em dispositivos como disjuntores, motores elétricos e placas eletrônicas. Entre os mais comuns estão os terminais olhal, garfo, pino e tubular, cada um adequado para diferentes tipos de fixação. São essenciais em painéis elétricos, sistemas automotivos e maquinário industrial.
Leia também: Tipos de Disjuntores: quais são e como escolher

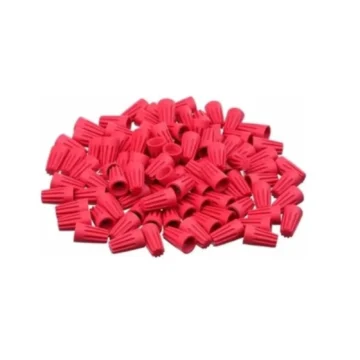

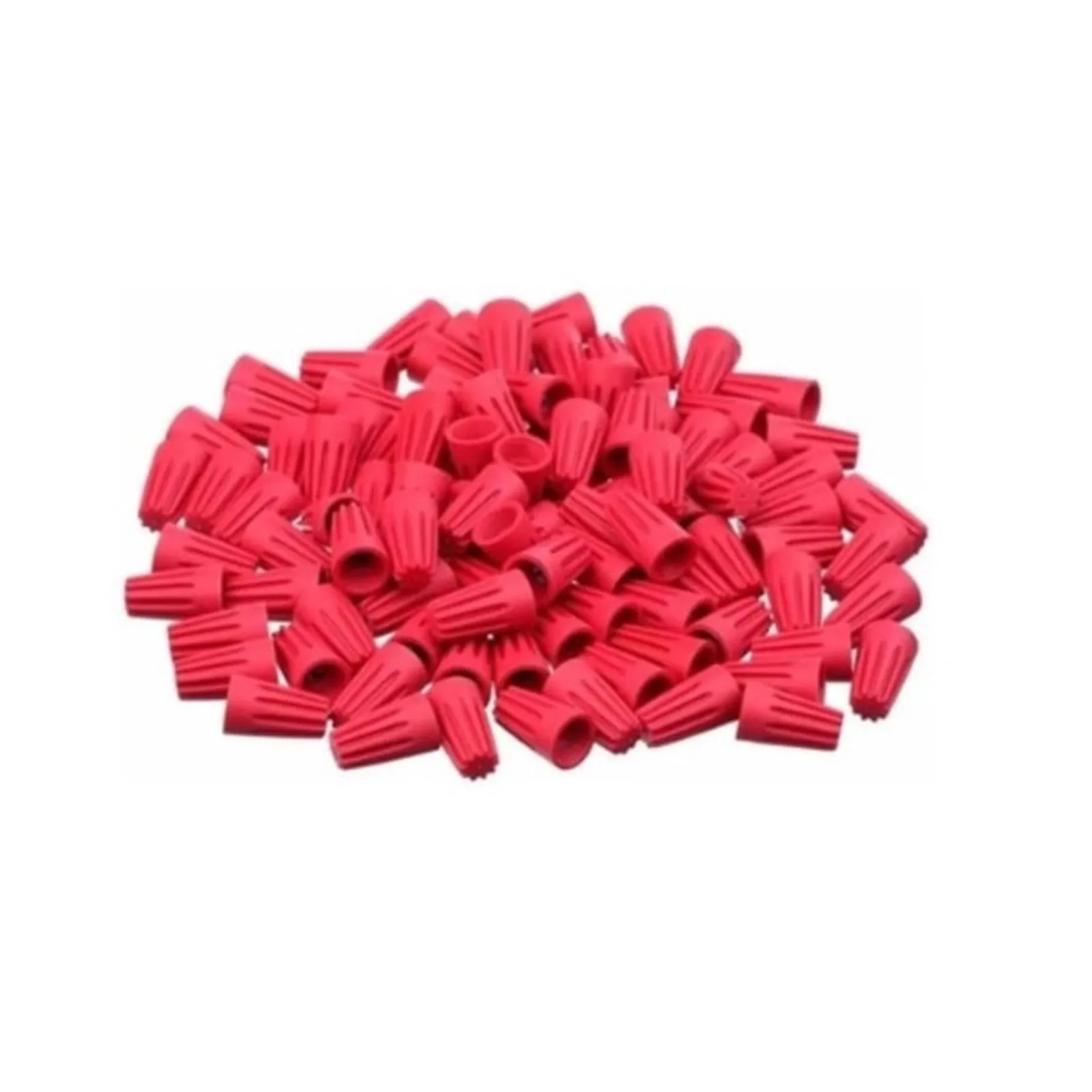

5. Conectores de Torção
Os conectores de torção, conhecidos como luvas de emenda, possuem um formato cônico e são usados para unir fios de forma segura. Seu mecanismo de fixação interna permite que os condutores sejam mantidos sob pressão, evitando mau contato e facilitando futuras manutenções. São amplamente empregados em instalações elétricas residenciais.
6. Conectores de Engate Rápido
Os conectores de engate rápido são muito utilizados em equipamentos elétricos, como eletrodomésticos e painéis eletrônicos. Sua conexão rápida e eficiente permite a montagem e desmontagem de circuitos sem necessidade de solda, facilitando a manutenção e substituição de componentes.
7. Conectores Industriais Multipinos
Esses conectores são projetados para aplicações que exigem múltiplas conexões simultâneas, como sistemas de automação industrial e equipamentos eletrônicos avançados. Possuem carcaça reforçada, garantindo proteção contra poeira, umidade e vibrações.
Como escolher o conector elétrico certo?
Escolher o conector elétrico adequado é fundamental para garantir a integridade do sistema e prolongar a vida útil da instalação.
Na sequência, apresentamos os principais critérios técnicos para selecionar o conector correto, considerando fatores como corrente elétrica, bitola dos fios, ambiente de aplicação e tipo de conexão.
1. Verifique a Capacidade de Corrente e Tensão
Cada conector elétrico possui uma capacidade máxima de corrente e tensão suportadas. O uso de um conector subdimensionado pode resultar em superaquecimento e falhas na conexão. Sempre confira as especificações técnicas do fabricante e escolha um modelo compatível com a demanda do sistema elétrico.

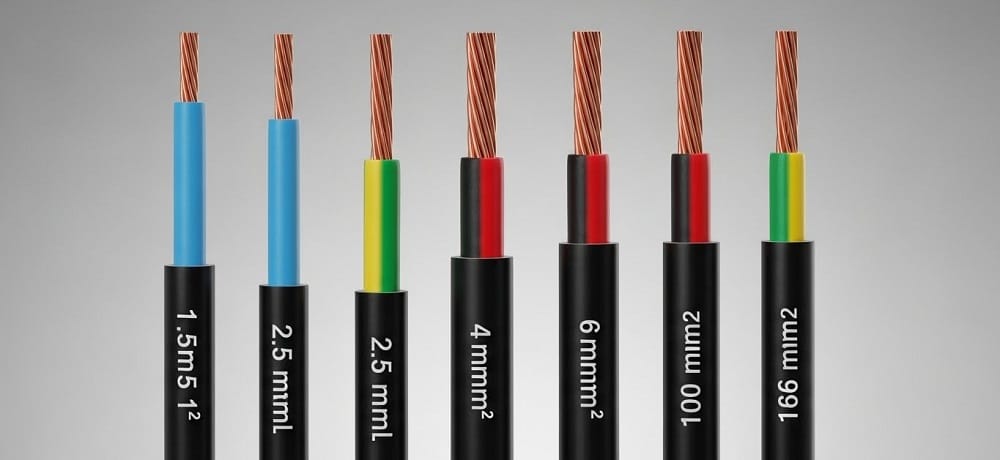

2. Considere a Bitola dos Condutores
Os conectores devem ser compatíveis com a bitola do fio (seção transversal do condutor). Conectores muito pequenos podem danificar os fios, enquanto modelos muito grandes podem comprometer o contato elétrico, resultando em perda de eficiência e risco de mau contato.
3. Avalie as Condições do Ambiente de Instalação
O local onde o conector será instalado influencia diretamente na escolha do modelo ideal. Para ambientes sujeitos a umidade, calor excessivo ou agentes corrosivos, recomenda-se o uso de conectores com proteção térmica e resistência à corrosão, como os de porcelana ou os industriais multipinos com vedação.
4. Certificação e Normas Técnicas
A segurança elétrica deve ser sempre uma prioridade. Opte por conectores que atendam às normas técnicas vigentes, como NBR, IEC ou UL, garantindo que o produto tenha sido testado e aprovado para aplicações elétricas seguras.
5. Facilidade de Instalação e Manutenção
Conectores elétricos modernos, como os de pressão e engate rápido, oferecem praticidade na instalação e manutenção. Em sistemas que exigem substituições frequentes, como painéis elétricos e circuitos industriais, optar por modelos de fácil manuseio pode otimizar o tempo e reduzir custos operacionais.

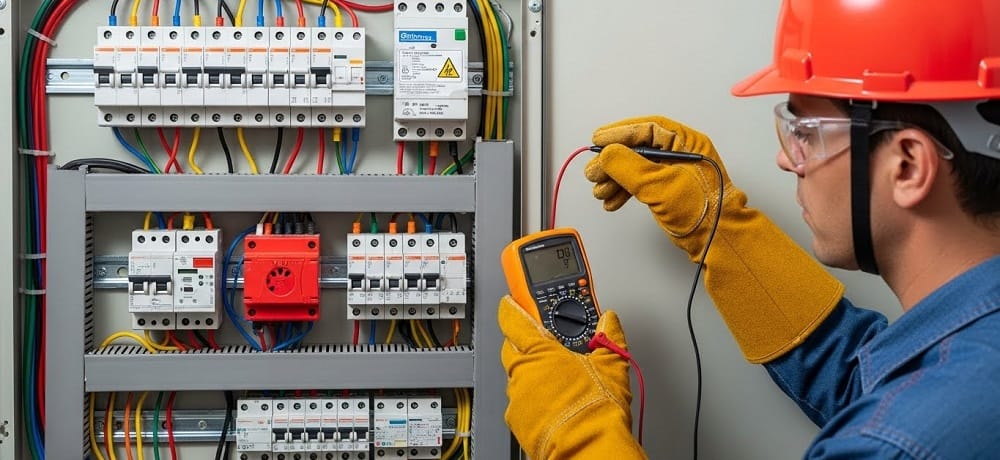

Melhores práticas para instalação de conectores elétricos
A instalação correta dos conectores elétricos é fundamental para garantir a segurança, eficiência e durabilidade das conexões elétricas. Erros na instalação podem levar a mau contato, aquecimento excessivo e até riscos de incêndio. Seguir boas práticas evita falhas no sistema e aumenta a confiabilidade da instalação elétrica.
1. Desligue a energia antes da instalação
Antes de manipular qualquer fiação, desative a alimentação elétrica no disjuntor para evitar choques elétricos e garantir um ambiente seguro de trabalho.
2. Escolha o conector adequado para a aplicação
Cada tipo de conector elétrico possui uma aplicação específica. Considere:
- Capacidade de corrente e tensão suportada;
- Compatibilidade com a bitola do fio para garantir uma conexão firme;
- Resistência ao calor e à umidade, especialmente em ambientes industriais ou externos.
3. Prepare os fios corretamente
Desencape os condutores no tamanho correto, conforme indicado pelo fabricante do conector. Para isso, utilize um desencapador de fios para evitar danos aos condutores. Evite torções ou dobras excessivas, que podem comprometer a conexão.
4. Faça a conexão de forma segura
Aperte corretamente os parafusos (se aplicável) para garantir um contato firme sem esmagar os condutores. Em conectores de pressão (ex.: Wago), insira totalmente os fios para evitar mau contato.
Para conectores de torção (luvas de emenda), gire no sentido indicado para fixação adequada.
5. Proteja a conexão contra umidade e corrosão
Em locais expostos à umidade ou poeira, use isolantes adequados, como fita isolante de qualidade ou tubos termoencolhíveis, para evitar oxidação e garantir uma conexão duradoura.
6. Realize testes após a instalação
Após a conexão, utilize um multímetro para verificar a continuidade e certificar-se de que a instalação está correta antes de reativar a energia.
7. Faça manutenção periódica
Mesmo os melhores conectores elétricos podem sofrer desgaste com o tempo. Faça inspeções regulares para identificar sinais de aquecimento, corrosão ou afrouxamento das conexões.
Leia também: Confira 13 ferramentas que todo eletricista deve ter!
Conclusão
Ao longo deste conteúdo, vimos como os conectores elétricos desempenham um papel fundamental na segurança e eficiência das instalações elétricas, garantindo conexões confiáveis e protegidas contra falhas.
Seja em sistemas residenciais, comerciais, industriais ou automotivos, a escolha do conector adequado impacta diretamente a performance e a durabilidade dos circuitos elétricos.
Aqui, você aprendeu sobre os principais tipos de conectores elétricos, suas aplicações e as melhores práticas para instalação. Fatores como capacidade de corrente, compatibilidade com a bitola dos fios, resistência ao ambiente e certificação de segurança devem ser considerados para garantir um desempenho ideal.
