Tipos de Interruptores, como instalar e onde usar

Tipos de interruptores

Os diferentes tipos de interruptores são dispositivos elétricos primordiais em quase todas as instalações elétricas modernas, afinal, eles são usados para controlar a distribuição de energia em um circuito e permitem que as pessoas liguem ou desliguem equipamentos eletroeletrônicos de forma segura.

No mercado, você encontra uma variedade de modelos e cada um apresenta características e indicações de uso específicas. Neste artigo, explicamos os principais tipos de interruptores, onde usá-los e instalá-los, visando assim, fornecer o máximo de informações para que o seu projeto elétrico seja um sucesso.

Dica de conteúdo: Tipos de Lâmpadas: conheça os tipos e como usar cada uma delas

O que são e como funcionam os interruptores

Também conhecidos como chaves ou switches, os interruptores são dispositivos elétricos com uma simples função: abrir e fechar um circuito elétrico. Portanto, eles são utilizados para controlar o fluxo de corrente elétrica em um circuito, possibilitando assim, que a energia seja desligada ou ligada em diferentes equipamentos.

Explicando melhor: os interruptores funcionam abrindo ou fechando um contato elétrico dentro de um circuito. Quando o interruptor está fechado, os contatos dentro do interruptor se conectam, permitindo que a corrente elétrica flua através do circuito. Por outro lado, quando aberto, os contatos se separam e interrompem o fluxo de corrente elétrica no circuito.

Mesmo com esse funcionamento simples, os interruptores são amplamente usados em casas, comércios e indústrias, afinal, sem eles, controlar a energia elétrica em circuitos seria um enorme desafio.

Confira todos os interruptores e tomadas disponíveis na Obramax para a sua reforma!

Materiais Elétricos

Principais tipos de interruptores

Como destacamos no começo do artigo, para garantir uma instalação elétrica segura, é muito importante entender melhor como cada tipo de interruptor funciona e quais são as suas funções, veja abaixo:

1. Interruptor simples

O interruptor simples é o mais conhecido no mercado. Com apenas uma tecla, ele tem uma ligação interna mais simples e geralmente é usado em situações em que é preciso controlar apenas um dispositivo elétrico ou equipamento. Ele pode ser usado em instalações elétricas residenciais e comerciais para controle de luzes, ventiladores, tomadas elétricas, etc.

2. Interruptor paralelo

Também conhecido como three way ou interruptor hotel em algumas regiões do Brasil, o interruptor paralelo apresenta uma instalação mais complexa, pois ele permite acionar a iluminação em pontos distintos. Ou seja, neste sistema, é possível acender a luz em um ponto e apagá-la em outro, por exemplo. Em resumo, eles oferecem maior flexibilidade na operação de luzes ou outros dispositivos elétricos em diferentes locais.

3. Interruptor intermediário

Já o interruptor intermediário é usado entre dois interruptores paralelos para controlar uma luz ou outro dispositivo elétrico a partir de três ou mais locais diferentes. Dessa forma, ele permite que a luz seja ligada ou desligada em qualquer um dos 3 interruptores.

Estruturalmente, esse modelo conta com 3 terminais de conexão elétrica e é conectado aos paralelos por meio de fios. Costuma ser  instalado em um local central, como um corredor, onde há três ou mais portas de entrada ou saída.

De maneira geral, eles são usados em instalações elétricas de edifícios comerciais e apartamentos que tenham vários pontos de acesso a uma área comum.

4. Interruptor duplo ou triplo

O interruptor duplo ou triplo, como os nomes indicam, possuem dois ou três interruptores individuais montados em uma única placa. Neste caso, cada interruptor tem um conjunto de contatos elétricos e é usado para controlar um circuito elétrico separado. Assim, é possível controlar dois ou três dispositivos diferentes em um mesmo local. Na maioria dos casos, o modelo duplo ou triplo é usado para controlar duas ou três luzes separadas ou dois ou três grupos de luzes em uma mesma sala.

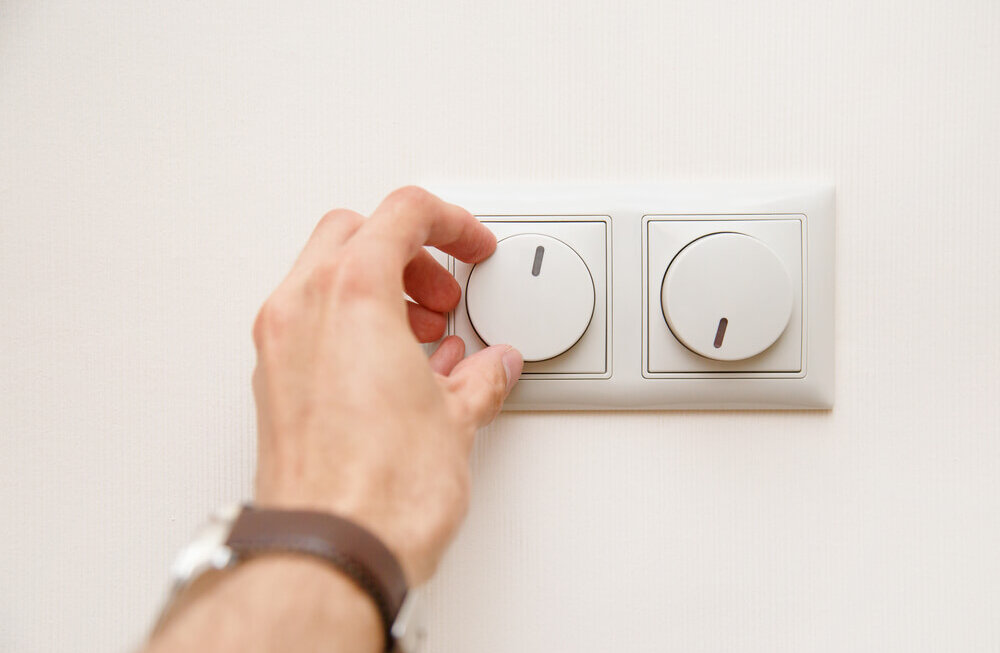

5. Dimmer

Dimmer

Por fim, vamos destacar um dispositivo que é sinônimo de modernidade: o dimmer.

Caso não saiba, os dimmers permitem controlar a intensidade da luz emitida por uma lâmpada ou outro dispositivo elétrico, como um ventilador. Eles são compostos por um circuito eletrônico que controla o fluxo de energia, podendo ser instalados em uma tomada de parede ou em um interruptor elétrico.

Normalmente são usados em instalações residenciais e comerciais com o objetivo de reduzir o consumo de energia elétrica e criar ambientes mais aconchegantes. Além disso, você pode usá-los em vários tipos de lâmpadas, como lâmpadas incandescentes, halógenas e LED.

Vale destacar que a dimerização de uma lâmpada Led é muito menor que uma lâmpada halógena, ou seja, é mais difícil ver a variação de luminosidade. Lembre-se: a lâmpada LED tem que ser dimerizável!

Dica de conteúdo: Principais tipos de tomadas utilizados no Brasil e no restante do mundo

Quando usar cada tipo

Para te ajudar a montar o seu projeto elétrico, separamos abaixo a indicação de uso de cada tipo de interruptor:

  • Ambientes pequenos: os interruptores simples são perfeitos para espaços menores e prioritariamente são instalados ao lado da porta para facilitar o acionamento das lâmpadas;
  • Ambientes maiores ou controle de iluminação em pontos distintos: já o interruptor paralelo é ideal para cômodos maiores e que exigem dois pontos distintos para controlar a iluminação. Você pode usá-lo em quartos, corredores, depósitos e locais com duas portas de entrada;
  • Ambientes grandes: em depósitos, ginásios e grandes lojas, a melhor opção são os interruptores intermediários, pois esses ambientes demandam mais de um ponto para controle da luz;
  • Ambientes médios: por outro lado, os interruptores duplos ou triplos são indicados para locais médios geralmente com uma porta de entrada, mas que contam com diferentes pontos de iluminação;
  • Quartos e salas: por fim, os dimmers são recomendados para quartos e salas, afinal, esse dispositivo é perfeito para cômodos que precisam de um clima mais aconchegante.

Em resumo, a escolha do modelo ideal de interruptor deve levar em consideração o projeto elétrico e o ambiente de instalação. Além disso, há vários designs disponíveis para o dispositivo, desde versões mais básicas até interruptores com visual diferenciado. Vale a pena pesquisar e ver o que ficará melhor na sua instalação.

Dica de conteúdo: Ampere, kVA, Volts e Watts: quais as diferenças e como funcionam

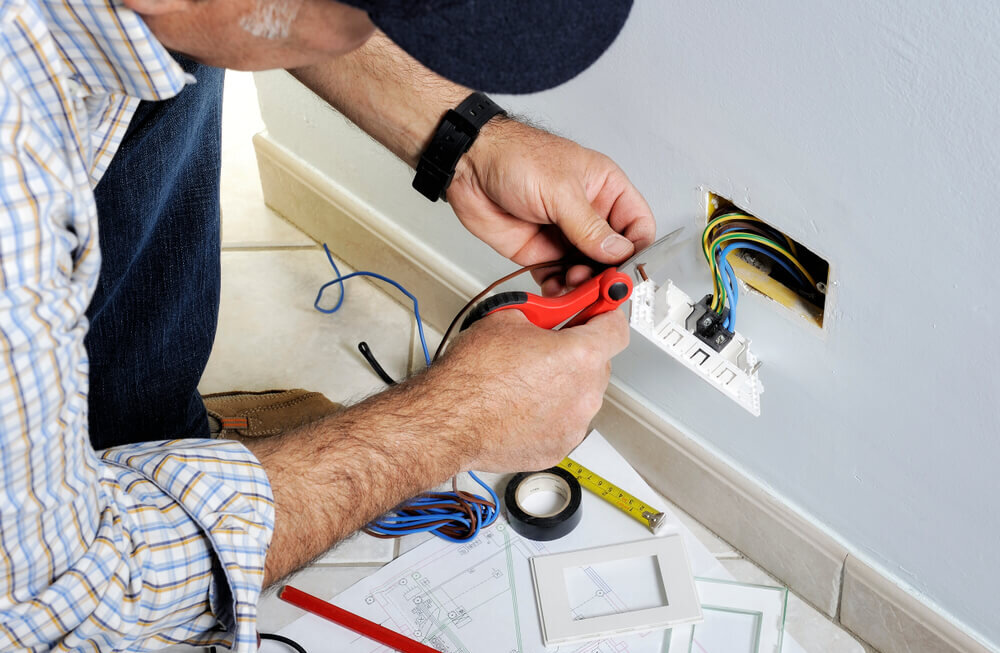

Como instalar interruptores

Como instalar interruptores

A instalação de interruptores pode parecer complexa para quem não está familiarizado com eletricidade, mas com as ferramentas corretas e medidas de segurança, é possível instalar o dispositivo corretamente. Na sequência, montamos um passo a passo para te orientar no processo:

  1. Desligue a energia: assim como quase todos serviços com eletricidade, o primeiro passo é desligar a energia do circuito. Para isso, desligue o disjuntor correspondente no painel elétrico;
  2. Escolha o tipo certo de interruptor: escolha entre os tipos de interruptores que apresentamos acima considerando as especificidades da sua instalação elétrica;
  3. Remova a tampa do interruptor: retire a tampa do interruptor elétrico para expor os fios;
  4. Remova o interruptor antigo (se houver): se houver um interruptor antigo no lugar, desconecte os fios dele. Fique atento a cor do fio que estava conectado em cada terminal do interruptor;
  5. Conecte os fios ao novo interruptor: conecte os fios aos terminais correspondentes do novo interruptor. Na maioria dos casos, o fio preto (ou vermelho) é conectado ao terminal de bronze, enquanto o fio branco ao terminal de prata. Caso tenha um terceiro fio (verde), conecte-o ao terminal verde ou parafuso de aterramento;
  6. Encaixe o interruptor na caixa: depois que os fios estiverem conectados, empurre o interruptor elétrico na caixa;
  7. Parafuse a tampa do interruptor: coloque a tampa do interruptor no lugar e aperte os parafusos;
  8. Ligue a energia: Ligue o disjuntor correspondente no painel elétrico para restaurar a energia ao circuito e teste o funcionamento da instalação.

Informação importante: lembre-se de que, se você não tiver certeza sobre a instalação de um interruptor elétrico, é melhor chamar um eletricista profissional para garantir que o trabalho seja feito com segurança e precisão. Caso opte por realizar o serviço, utilize equipamentos de proteção individual para garantir sua integridade física.

Dica de conteúdo: Como instalar uma tomada com interruptor? Veja o passo a passo

Conclusão

Ao longo deste conteúdo, explicamos a importância dos diferentes tipos de interruptores e por que eles são tão importantes em instalações elétricas modernas. Como vimos, esses dispositivos permitem um controle mais eficiente e seguro da energia elétrica em circuito.

É importante ressaltar que para escolher o interruptor você deve considerar características como a carga elétrica suportada, a configuração do circuito e a funcionalidade desejada. Além disso, com algumas precauções de segurança e conhecimento básico em eletricidade, a instalação de interruptores elétricos pode ser um processo relativamente simples, mas em caso de dúvidas, a melhor opção é chamar um eletricista especializado neste tipo de serviço.

Ficou interessado em aprender mais? Temos vários conteúdos do tipo aqui no Blog da Obramax, não deixe de conferir!
