A instalação de eletrodutos é uma das etapas mais importantes de qualquer projeto elétrico. Quando bem planejados e executados, esses elementos garantem a proteção dos cabos, facilitam manutenções futuras e aumentam a segurança contra curtos-circuitos, choques e incêndios.
Entender como realizar a instalação de eletrodutos do jeito certo é essencial.
Erros nessa fase da obra podem gerar sérios problemas. Por isso, conhecer os tipos disponíveis, os materiais adequados e seguir as normas técnicas é importante para evitar retrabalho e garantir uma instalação eficiente e segura.
Neste conteúdo, vamos abordar as boas práticas com os eletrodutos, os principais cuidados e outras informações importantes para te orientar nesse processo. Continue a leitura e saiba como evitar erros comuns e garantir um sistema elétrico seguro, eficiente e duradouro. Confira!
O que são eletrodutos e quais são suas funções em uma instalação elétrica?
Os eletrodutos são tubos ou canaletas utilizados para conduzir e proteger os cabos e fios elétricos em uma instalação. Eles são responsáveis por:
- Organizar a rede elétrica, criando caminhos definidos para os condutores;
- Proteger os fios contra impactos mecânicos, umidade, calor excessivo e agentes químicos;
- Facilitar manutenções e ampliações, permitindo a substituição ou adição de cabos sem quebrar paredes ou pisos;
- Garantir a segurança, evitando o contato direto com a fiação.
São materiais indispensáveis para manter a integridade do sistema elétrico ao longo do tempo, atendendo às exigências das normas técnicas brasileiras.
Quais são os tipos de eletrodutos?
Existem diferentes tipos no mercado, e a escolha depende das condições do ambiente, da carga elétrica e do tipo de obra. Os principais são:
Eletroduto rígido de PVC
Leve, de fácil instalação e resistente à corrosão, é indicado para estruturas embutidas em paredes, lajes e pisos, devendo ser utilizado com conexões coladas para garantir estabilidade.

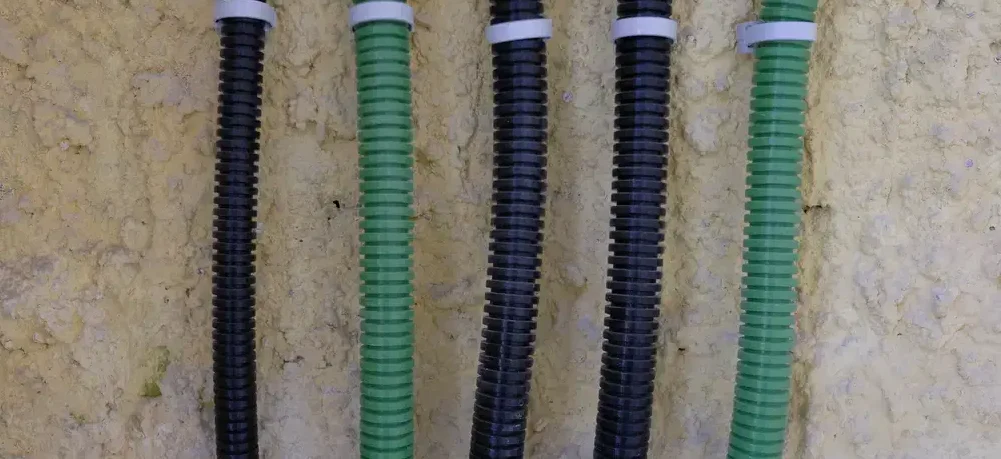

Eletroduto flexível corrugado (conduíte)
Muito usado em residências com instalações embutidas. É um produto flexível, que facilita a instalação em paredes de alvenaria e drywall. Se exposto, deve ser protegido contra raios UV.
Eletroduto metálico rígido (EMT ou galvanizado)
É uma opção que conta com alta resistência mecânica. Requer aterramento adequado, sendo recomendado para áreas industriais, comerciais e expostas.
Eletroduto metálico flexível
Esse modelo é comum em máquinas industriais e instalações temporárias, sendo indicado para ambientes com movimentação ou vibração constantes.
Quais materiais e ferramentas são necessários para a instalação de eletrodutos?
Para uma instalação segura e eficiente, é importante ter à disposição alguns itens essenciais. Os principais materiais são:
- Eletrodutos;
- Curvas, joelhos, luvas e conectores;
- Abraçadeiras e fixadores;
- Caixas de passagem e de derivação;
- Cola para PVC (quando necessário).
Ferramentas indicadas:
- Trena e lápis para marcação;
- Serra ou cortador de tubo;
- Alicate e chaves de fenda;
- Furadeira e brocas apropriadas;
- Passa-fio;
- Multímetro (para teste de continuidade).
Como planejar a instalação de eletrodutos em um projeto elétrico?
O planejamento adequado garante a organização, eficiência e segurança da instalação elétrica. Essa fase deve ser realizada antes do início da execução da obra, com base no projeto aprovado. A seguir, veja as principais etapas para planejar corretamente.
Analisar o projeto elétrico completo
Antes de qualquer execução, é fundamental estudar o projeto com atenção. Nele estarão especificados:
- A distribuição dos circuitos elétricos;
- A carga de cada ponto;
- A localização de quadros de distribuição, tomadas, interruptores e pontos de iluminação;
- As seções dos condutores.
Essa análise permitirá determinar onde os eletrodutos serão instalados e o trajeto mais adequado para cada trecho da rede elétrica.
Definir os caminhos dos eletrodutos
O traçado deve ser planejado de forma lógica e eficiente. Opte por percursos curtos e diretos, sempre que possível, para reduzir perdas e facilitar o passo a passo.
Evite cruzamentos com redes hidráulicas ou de gás, respeitando o afastamento mínimo exigido por norma, e não se esqueça de alinhar aos elementos estruturais, como vigas e pilares, para minimizar interferências.
Além disso, é importante prever um número mínimo de curvas por trecho, facilitando a passagem dos cabos.
Dimensionar os eletrodutos corretamente
Com base na quantidade e nas bitolas dos condutores que passarão por cada um, é necessário calcular a seção interna adequada. A NBR 5410 recomenda que o preenchimento não ultrapasse 40% da área útil interna, garantindo espaço suficiente para a passagem dos fios e evitando aquecimento.
Saiba aqui: Dimensionamento de eletrodutos: como calcular e 4 dicas para não errar
Posicionar caixas de passagem estrategicamente
Trechos longos ou com muitas curvas devem contar com caixas de passagem ou derivação. Elas facilitam a transição de trechos, a inspeção, futuras manutenções e substituições de cabos.
A norma recomenda que trechos contínuos não ultrapassem 15 metros sem uma caixa de passagem intermediária.
Escolher o tipo de eletroduto mais adequado
O tipo de eletroduto a ser utilizado deve considerar:
- A condição do ambiente (úmido, externo, enterrado);
- O grau de proteção necessário (resistência mecânica, proteção UV);
- O nível de flexibilidade exigido.
Elaborar um cronograma
Integrar o plano de ação dessa tarefa ao cronograma geral da obra evita conflitos com outras etapas (alvenaria, hidráulica, acabamentos). Assim, a execução pode ser feita de forma organizada, respeitando prazos e sem causar retrabalho.
Como fazer uma instalação com eletroduto?
A seguir, confira um passo a passo prático para instalar esses componentes com eficiência e dentro das normas técnicas.
1. Marcação do traçado
Com base no projeto elétrico, inicie marcando na parede, no piso ou no teto o trajeto exato. Utilize um nível a laser ou prumo para garantir alinhamento e nivelamento, evitando trajetos tortuosos ou desalinhados.
Nessa fase, também devem ser marcadas as posições de caixas de passagem, tomadas, interruptores e quadros de distribuição.
2. Abertura de rasgos ou montagem de estrutura
Para o modelo embutido, utilize serra mármore ou martelete para abrir os rasgos em paredes ou lajes. As profundidades devem respeitar o diâmetro do eletroduto e permitir um recobrimento adequado de argamassa.
Caso sejam aparentes, como em ambientes industriais ou comerciais, eles são fixados sobre a superfície com presilhas, suportes e abraçadeiras.
3. Corte e montagem
Faça os cortes nas medidas certas, conforme o trajeto planejado. Se forem modelos rígidos de PVC, utilize uma serra apropriada. Já para os metálicos, pode ser necessário usar arco de serra ou ferramenta elétrica.
Em seguida, realize a união entre os eletrodutos por meio de conexões (luvas, curvas, joelhos, etc.), e evite ângulos muito fechados, pois eles dificultam a passagem dos fios. Certifique-se de que as conexões estejam firmes e sem folgas.
4. Fixação
Fixe-os nas paredes, tetos ou pisos com abraçadeiras, presilhas ou suportes metálicos, mantendo um espaçamento regular. A norma técnica sugere que a distância entre os pontos de fixação não ultrapasse 1 metro para rígidos e 60 cm para flexíveis.
É importante garantir que fiquem bem presos, evitando deslocamentos durante a concretagem ou o reboco (no caso da embutida).
5. Instalação das caixas de passagem e de derivação
As caixas devem ser fixadas nos pontos previamente marcados, respeitando a altura e posição definidas no projeto. Verifique se estão niveladas e alinhadas com os eletrodutos que chegam até elas.
A conexão entre eles deve ser feita com buchas e arruelas adequadas, garantindo vedação e proteção mecânica.
6. Testes de continuidade e passagem dos cabos
Antes de passar os cabos, utilize uma sonda ou guia passa-fio para verificar se o trajeto está livre de obstruções. Isso evita danos aos fios durante o processo.
Em seguida, lubrifique a guia e os cabos, se necessário, para facilitar a passagem. Nunca ultrapasse a taxa de ocupação recomendada pela NBR 5410 (máximo de 40% da área interna).
7. Fechamento e acabamento
Nos projetos embutidos, após a conferência, os rasgos podem ser fechados com argamassa e preparados para receber o acabamento final (massa corrida, tinta, revestimento);
Nas opções aparentes, finalize com tampas para caixas de passagem e organize visualmente a fiação, garantindo um bom aspecto estético e funcionalidade.
Qual é a norma para instalação de eletrodutos?
A instalação de eletrodutos deve seguir as orientações da NBR 5410 – Instalações Elétricas de Baixa Tensão, da Associação Brasileira de Normas Técnicas (ABNT). Ela estabelece:
- Condições de segurança;
- Métodos de instalação em diferentes ambientes (úmidos, industriais, enterrados, etc.);
- Dimensões mínimas e preenchimento interno;
- Requisitos de aterramento para as opções metálicas.
Como vimos, a instalação de eletrodutos, quando feita do jeito certo, garante a segurança, funcionalidade e durabilidade do sistema elétrico da sua obra. Desde o planejamento até a execução, é necessário seguir as boas práticas e atender às normas técnicas para evitar falhas, retrabalho e acidentes.
