A instalação elétrica é uma das etapas mais importantes na construção civil, uma vez que ela é responsável por garantir o funcionamento correto e seguro de diversas estruturas. Quando o assunto é a parte elétrica, é normal pensarmos de imediato em situações do cotidiano, como lâmpadas e tomadas. Porém, existe um assunto essencial para esse tipo de instalação: os condutores elétricos, especialmente os variados tipos de fio e cabos.
Os fios e cabos são condutores elétricos responsáveis por conduzir a corrente elétrica e gerar energia para equipamentos que precisam dessa fonte para funcionarem corretamente.
Durante uma construção, nem sempre o técnico eletricista é o responsável pela compra desses itens. Sendo assim, seja para a sua casa ou comércio, é muito importante entender os principais tipos de fios e cabos elétricos e onde eles podem ser instalados.
O que é um condutor elétrico?
O condutor elétrico é um item que apresenta uma baixa resistência elétrica e facilita a passagem de corrente elétrica ao longo de si.
Estruturalmente falando, os condutores funcionam da seguinte forma: os elétrons livres têm uma ligação fraca com o núcleo atômico, permitindo assim, que eles se espalhem e se movam desordenadamente. Quando uma diferença de potencial (tensão elétrica) é aplicada, o movimento dos elétrons é impulsionado e ordenado, gerando uma corrente elétrica que se move ao longo do condutor.
Existe diferença entre cabos e fios elétricos?
Como mencionado no começo do conteúdo, os fios e cabos são condutores elétricos. Ou seja, eles possuem a mesma finalidade: conduzir corrente elétrica.
Além disso, eles também contam com outras características em comum, como matéria-prima (cobre ou alumínio), capacidade de condução e resistência da isolação.
No entanto, existem sim diferenças entre cabos e fios elétricos: maleabilidade e composição interna. Como o nome indica, o fio é formado por um único e espesso filamento; enquanto o cabo é composto por vários filamentos finos e entrelaçados, tornando-o mais flexível.
Abaixo explicamos melhor as características dos dois condutores elétricos:
Cabos elétricos
Os cabos elétricos são formados por pequenos condutores entrelaçados e são extremamente flexíveis.
Por conta dessa flexibilidade, os condutores podem ser submetidos a ângulos fechados dentro de instalações elétricas, além de serem aplicados também entre duas partes móveis de instalações industriais, já que não se rompem com facilidade.
Vale ressaltar que os cabos elétricos são classificados de acordo com a sua área transversal, em outras palavras, quanto maior for a quantidade de corrente elétrica passada por um cabo, maior será a seção transversal do condutor.
Para te ajudar a entender melhor o assunto, confira a classificação das principais classes de cabos condutores usados:
- Classe 03: composto (em média) por 7 condutores – classificação rígido;
- Classe 04: composto (em média) por 45 condutores – classificação flexível;
- Classe 05: composto (em média) por 75 condutores – classificação extra flexível.
Fios elétricos
De acordo com a NBR NM 280:2011, referente aos condutores elétricos, o fio elétrico é formado por apenas um filamento.
Trata-se então, de materiais mais rígidos e que não podem ser aplicados em instalações flexíveis, já que eles podem se romper.
Sendo assim, o uso dos fios elétricos é indicado para instalações fixas, como a fiação que passa por dentro de paredes, lajes ou gessos.

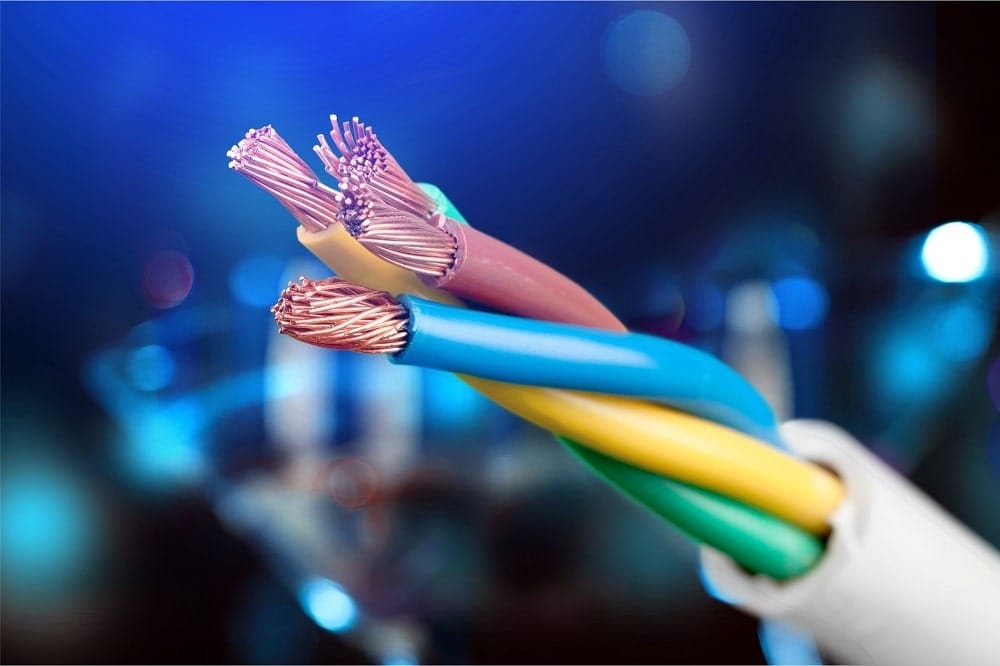

Tipos de fios e cabos elétricos e suas características
Existem alguns tipos de fios e cabos, por isso, é fundamental conhecer cada modelo antes de realizar a compra dos seus materiais elétricos.
Como eles não ficam visíveis, é bastante difícil perceber as diferenças e funcionalidades dos condutores elétricos.
Então, saiba que esses itens diferenciam-se a partir de alguns elementos: resistência à corrente elétrica, milimetragem e cor. Além disso, a escolha do tipo de fio e cabo depende também das necessidades do seu projeto e de sua instalação.
Informação importante: selecionar assertivamente esses materiais é primordial para evitar problemas no futuro, como quedas de energia, curto-circuito ou até mesmo incêndios.
Fios sólidos
Os fios sólidos são feitos de cobre e PVC 750V, um material que isola a tensão elétrica e impede que o cabo transfira eletricidade para outros componentes.
Eles são amplamente usados em quadros elétricos, tomadas, chuveiros e instalações mais simples, que não exijam flexibilidade do fio.
Lembre-se que o fio sólido não pode ser dobrado devido à baixa flexibilidade. Caso o fio rompa, é possível ocasionar uma interrupção da corrente elétrica.
Por conta dessas características, os fios sólidos não costumam ser a primeira opção de compra, exceção apenas quando o profissional responsável pela instalação elétrica indicar esse tipo de fio.
Sobre as informações técnicas, o tamanho da bitola dos fios sólidos, ou seja, a espessura do fio, varia de 1,5 mm² a 10 mm². Ressaltamos que quanto maior a bitola, maior será a capacidade de corrente elétrica em ampères que o fio irá aguentar.
Caso queira descobrir quantos ampères o dispositivo que você quer ligar precisa para funcionar corretamente, uma possibilidade é fazer este cálculo: Watts do equipamento dividido por Volts.
Existe uma tabela fácil de ser consultada que dependendo da quantidade de condutores no circuito e a potência do aparelho, você consegue dimensionar qual é a bitola adequada.
Cabos flexíveis
Da mesma forma que os fios sólidos, os cabos flexíveis são formados por fios de cobre e isolados em PVC. No entanto, eles estão presentes em diversas instalações elétricas, como internas e fixas de luz, casas, indústrias, comércios, etc.
Os tipos mais comuns trazem uma tensão que varia de 750V até 1000V. Nesse caso, quanto maior a espessura do PVC, maior será a capacidade de isolamento da tensão elétrica. Cabos com 1KV (1000V), por exemplo, são mais utilizados em indústrias e entradas de rede predial.
De maneira geral, a capacidade de condução de energia e indicações de uso dos cabos flexíveis e rígidos são iguais às do fio sólido, contudo, eles se diferenciam em sua flexibilidade.
O cabo rígido é um condutor aplicado principalmente nas entradas das redes elétricas, redes aéreas de distribuição de energia, sistemas de proteção contra descargas elétricas, malhas de aterramento, entre outras aplicações. Esse material é feito a partir da junção de fios de cobre torcidos e possuem bitolas de até 35 mm².
Por outro lado, os cabos flexíveis apresentam maior facilidade de manuseio, pois conseguem deslizar nos eletrodutos – característica que ajuda bastante no momento da instalação. Eles são compostos por fios mais finos e podem ser dobrados.
O tamanho da bitola dos cabos flexíveis varia de 1 mm² a 25 mm², mas é possível chegar até 300 mm².
Cabos PP
Os cabos PP apresentam grande flexibilidade e são frequentemente usados para ligações de eletrodomésticos, mercado automotivo e equipamentos profissionais, como ferramentas elétricas.
Compostos por fios de cobre, esse tipo de cabo conta com duas capas de PVC (uma dentro da outra) podendo ter duas ou mais pontas internas para executar a ligação. De maneira geral, o cabo PP é conhecido pela resistência e segurança.
As medidas da bitola variam de 1 mm² a 10 mm², o seu revestimento pode ter a cor preta ou branca, mas as capas internas levam as cores seguindo as diretrizes da norma regulamentadora.
Cabos paralelos
Os cabos paralelos são indicados para instalação de aparelhos pequenos e portáteis, além de itens de iluminação como abajures e lustres.
Eles são formados por fios de cobre, são flexíveis e a espessura pode variar entre 2×0,5mm² a 2x4mm².
Confira os melhores materiais elétricos para sua instalação

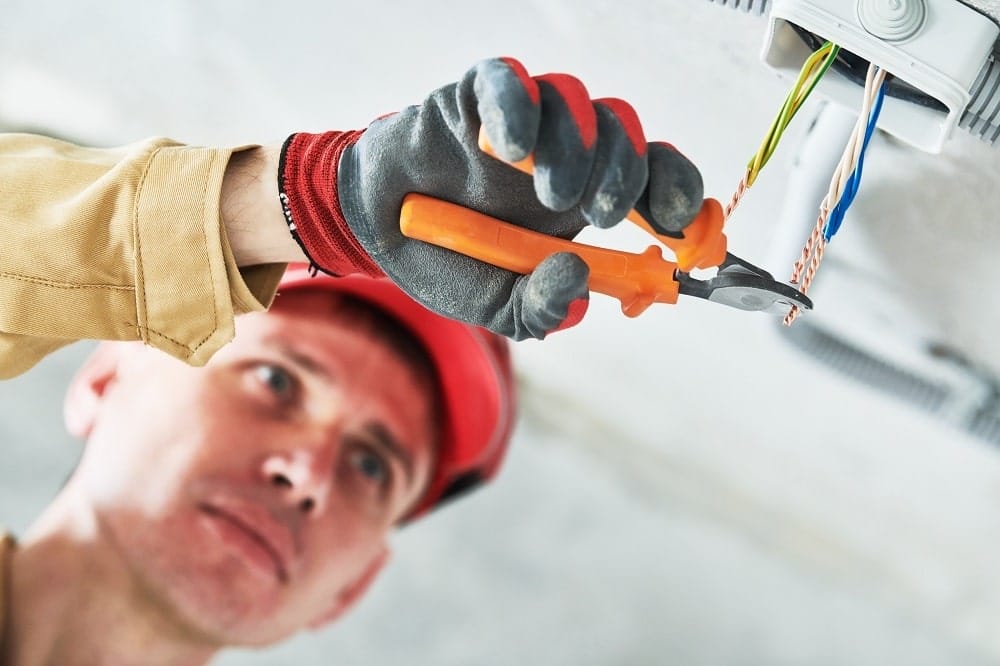

Pontos de atenção ao escolher um fio ou cabo
Ao longo do artigo, destacamos várias diferenças entre os tipos de fios e cabos. Além dos tópicos anteriores, também há outros pontos de atenção na hora de selecionar esses materiais elétricos para a sua obra.
Cores de cabos elétricos
Você conhece as cores dos fios e cabos elétricos e o que elas representam?
É fundamental que elas respeitem o padrão existente, conferindo segurança durante toda e qualquer instalação elétrica.
Se você deseja conhecer mais sobre as cores e suas representações, confira logo abaixo:
- Azul claro: a coloração azul representa os condutores neutros. Ou seja, eles não possuem tensão elétrica e funcionam para o retorno da corrente elétrica, fechando o circuito e permitindo que a corrente flua;
- Verde ou verde e amarelo: popular “fio terra” é usado para proteção;
- Vermelho, preto ou marrom: essas cores indicam cargas nas fases da rede elétrica.
Bitola
Falamos sobre a bitola durante o conteúdo, mas reservamos um espaço para explicar essa questão detalhadamente aqui.
A bitola (espessura) do cabo é o diâmetro necessário do condutor elétrico, e varia de acordo com a potência da rede elétrica de cada tipo de instalação.
As espessuras mínimas indicadas são de 1,5 mm para iluminação e 2,5 mm para tomadas de força. Circuitos especiais, como o do chuveiro ou torneira elétrica, precisam levar a potência do equipamento como critério para definir a bitola do fio.
Para facilitar o entendimento, listamos abaixo as recomendações para os mais variados tamanhos de bitola:
- 1,5 mm² Circuitos com corrente máxima de 15,5 Ampères;
- 2,5 mm² Circuitos com corrente máxima de 21 Ampères;
- 4 mm² Circuitos com corrente máxima de 28 Ampères;
- 6 mm² Circuitos com corrente máxima de 36 Ampères;
- 10 mm² Circuitos com corrente máxima de 50 Ampères;
- 16 mm² Circuitos com corrente máxima de 68 Ampères;
- 25 mm² Circuitos com corrente máxima de 89 Ampères;
- 70 mm² Circuitos com corrente máxima de 171 Ampères,
- 120 mm² Circuitos com corrente máxima de 239 Ampères.

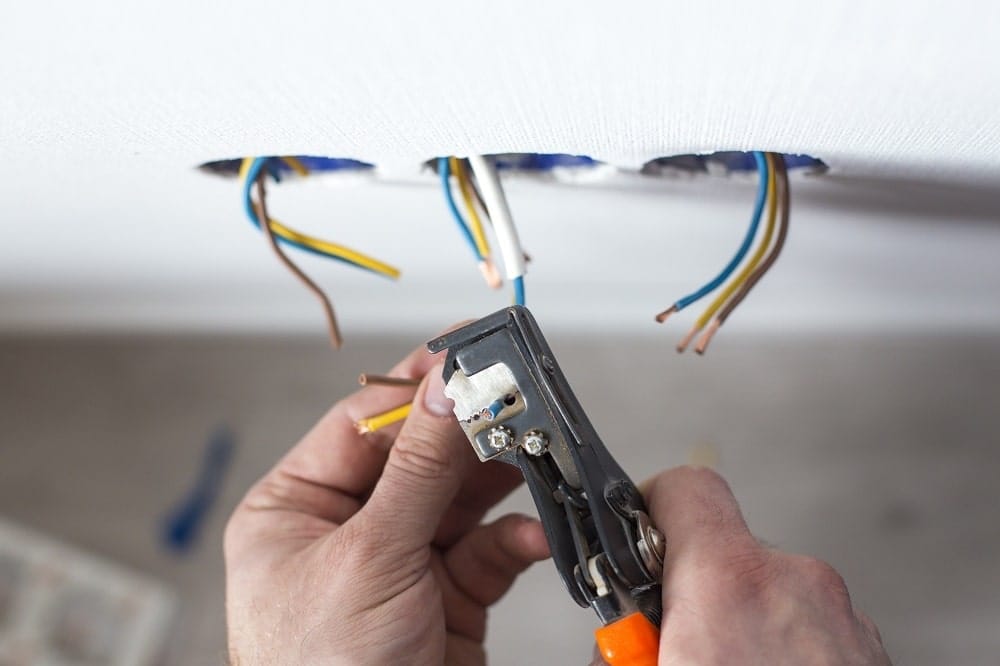

Cuidado com emendas
As emendas em fios e cabos elétricos é uma prática recorrente para vários eletricistas, afinal, trata-se de uma tarefa relativamente simples para profissionais treinados. Contudo, falando sobre eletricidade, é fundamental tomar bastante cuidado para evitar acidentes.
Há diferentes técnicas e instruções para executar uma boa emenda de cabos e elas devem ser seguidas ao pé da letra, uma vez que consideram os principais fatores para um trabalho seguro e eficiente.
Nesse contexto, o primeiro cuidado é separar as ferramentas e os equipamentos de proteção individual recomendados para esse tipo de atividade. No primeiro caso, invista em alicates de corte e fita isolante. Já na parte de EPIs, não esqueça dos óculos de proteção, luvas isolantes e calçados com sola de borracha.
Uma dica interessante é evitar curvaturas nos fios a serem emendados, pois isso desgasta a junção dos cabos e pode comprometer a eficiência e segurança do sistema. Além disso, as conexões não devem ficar dentro dos conduítes, e sim nas caixas de passagem para facilitar as manutenções periódicas.
Outra regra que não pode ser ignorada: as emendas precisam ficar bem apertadas e fixas. Caso elas fiquem com folgas, é possível resultar no aquecimentos dos fios e rompimentos das junções.
Já para evitar curto-circuito e interrupção na transmissão de energia elétrica, as emendas não podem ter áreas de contato. Então, use as fitas isolantes para garantir que os fios fiquem protegidos e devidamente conectados.
Por fim, a última orientação é ter cuidado na hora de desencapar o cabo flexível, para assim, evitar que o material seja danificado. Apesar de ser uma dica simples, muitas instalações são prejudicadas devido a erros e falta de cuidado nessa etapa.
Aprenda a fazer uma emenda da maneira correta
Selo Qualifio
O último ponto de atenção na hora de escolher fios e cabos elétricos está relacionado à qualidade do material. Portanto, priorize a compra de produtos com o Selo Qualifio.
A Qualifio (Associação Brasileira pela Qualidade dos Fios e Cabos Elétricos) é uma organização sem fins lucrativos que atua em parceria com o Sindicato da Indústria de Condutores Elétricos) com a finalidade de monitorar e identificar fabricantes e certificadores que operam de maneira irregular no mercado brasileiro.
O Selo Qualifio está impresso, em formato de QRCode, na etiqueta do fabricante do produto. Sendo assim, no momento da compra, basta realizar a leitura do código com o seu celular e, automaticamente, você será encaminhado para a página da marca do fio/cabo que pensa em comprar.
Conclusão
Ao longo desse conteúdo, você conheceu melhor os tipos de fio e cabos elétricos, materiais essenciais para quem deseja entregar uma obra segura e eficiente para o cliente.
Aproveite as nossas dicas e fuja de problemas relacionados à instalação elétrica, garantindo um funcionamento impecável para as instalações elétricas.
