O cálculo de escada é uma das etapas mais importantes de uma obra. Ele considera a altura, inclinação, número de degraus e profundidade do piso. Fatores como ergonomia e normas técnicas influenciam o projeto, assegurando uma estrutura funcional e adequada ao espaço disponível.
Ao escolher a melhor escada para sua obra, é importante considerar não apenas o ambiente e os materiais disponíveis, mas também um planejamento adequado. Essa etapa permite otimizar o espaço e garantir uma decoração harmoniosa após a conclusão.
As normas técnicas estabelecem padrões para altura, comprimento, degraus e corrimãos, garantindo segurança e estabilidade na circulação. Medidas inadequadas podem comprometer a segurança do ambiente no dia a dia.
Se você quer aprender como fazer o cálculo de escada corretamente, continue no artigo. Explicamos tudo o que você precisa saber, incluindo a fórmula de Blondel, dimensões e muito mais. Confira!
O que é o cálculo de escada e por que é importante?
O cálculo de escada é o processo de determinar as dimensões corretas dessa estrutura, garantindo segurança, conforto e conformidade com normas técnicas.
Envolve fatores como altura do piso, número de degraus, altura e largura dos degraus, inclinação e extensão. É importante determinar corretamente esses elementos para assegurar:
- Segurança: uma escada mal dimensionada pode causar quedas e acidentes.
- Conforto: degraus muito altos ou estreitos dificultam a subida e descida.
- Acessibilidade: permite que todas as pessoas utilizem sem esforço excessivo.
- Aderência às normas: no Brasil, a NBR 9050 e NBR 9077 estabelecem diretrizes para a construção de forma segura.
- Otimização do espaço: um cálculo bem feito aproveita melhor o ambiente sem comprometer a funcionalidade.
Como fazer o cálculo de escada?
Para calcular uma escada corretamente, é necessário definir a altura total entre os pisos. Com essa medida, o número de degraus é determinado, dividindo a altura pela do espelho (parte vertical do degrau), que varia de 16 a 18 cm.
A profundidade do piso é calculada pela fórmula de Blondel:
2E + P = 63 cm, onde E é a altura do espelho e P a profundidade do piso.
O comprimento total é o resultado da multiplicação da profundidade pelo número de degraus, desconsiderando o patamar, se houver.
A inclinação deve ser analisada para garantir segurança. Patamares são recomendados a cada 12 e 15 degraus para reduzir o esforço. A largura mínima para passagem confortável varia de 80 cm a 1 metro, conforme o espaço e a função da escada.
Confira os melhores materiais de construção disponíveis na Obramax para construir escadas!
Qual a fórmula para calcular escada?
A fórmula de Blondel é utilizada para determinar as dimensões ideais, garantindo conforto e segurança no uso.
Desenvolvida por Nicolas François Blondel, ela relaciona a altura dos espelhos (degraus verticais) e a profundidade dos pisos (degraus horizontais) com o comprimento médio do passo humano, que varia entre 63 cm e 64 cm.
A fórmula é expressa como:
2E + P = 63 a 64 cm
Onde:
E: altura do espelho (degrau vertical).
P: profundidade do piso (degrau horizontal).
Essa equação significa que o dobro da altura dos espelhos, somado à profundidade do piso, deve ser igual ao comprimento médio de um passo. Essa proporção garante que a estrutura seja funcional e ergonômica, se adaptando ao movimento natural ao subir ou descer.
Por exemplo, se a altura do espelho é de 17 cm, a profundidade ideal do piso será aproximadamente 29 cm, conforme a fórmula.
Com esse método, é importante considerar as normas de acessibilidade. Vale destacar que elas são cobradas por lei para toda construção, obra ou reforma, visando a inclusão de pessoas com deficiência física em espaços públicos e privados.
Para te ajudar, confira um vídeo do nosso canal Obra é Compromisso sobre como calcular uma escada:
Qual é a medida padrão de uma escada?
O tamanho ideal depende do tipo escolhido, da altura necessária e do espaço disponível no ambiente. Por isso, siga as normas e aplique a fórmula de Blondel. Para calcular o comprimento total, multiplique:
Quantidade de pisos x profundidade + patamar x largura do patamar
Em relação à largura, em ambientes residenciais o tamanho mínimo é de 80 cm. Já em comerciais, aumenta para 120 cm.
Quais são os tipos de escada?
É interessante conhecer os diferentes tipos de escadas, que se distinguem principalmente pelo formato.
A escolha varia conforme a quantidade e direção dos lances, além da disposição dos degraus. Independentemente do material utilizado (concreto, metal, madeira, etc.), o cálculo deve atender a requisitos específicos para garantir um uso eficiente. Conheça as cinco opções mais comuns.

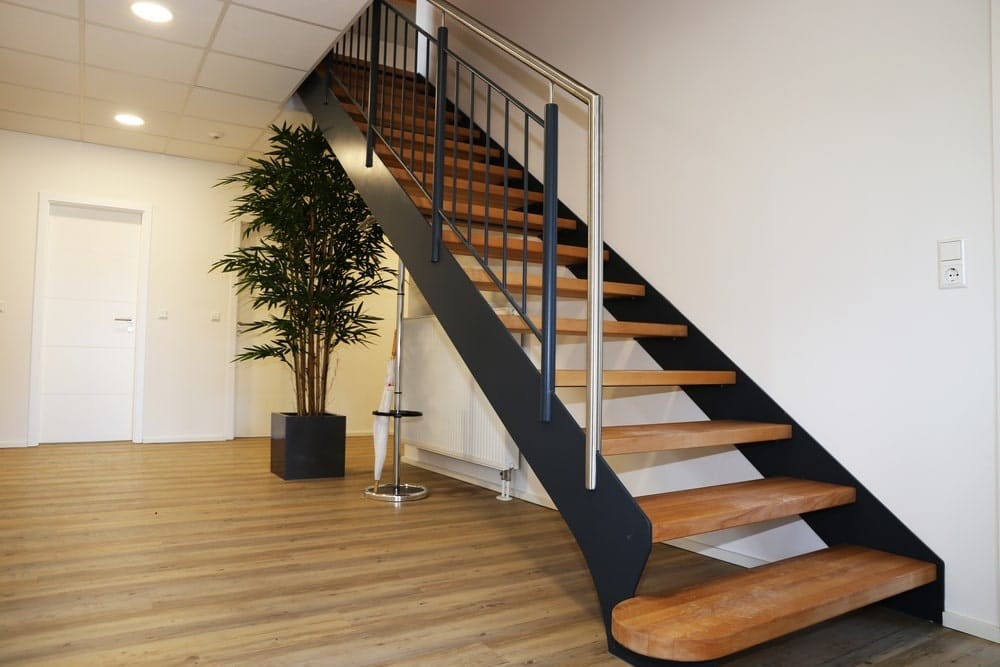

Reta
O modelo reto é o modelo mais tradicional. Apresenta características marcantes do estilo, como um visual mais compacto e comprido, já que dispensa alguns elementos necessários em outras opções. Ela pode ter um ou mais lances, mas a direção é sempre a mesma.

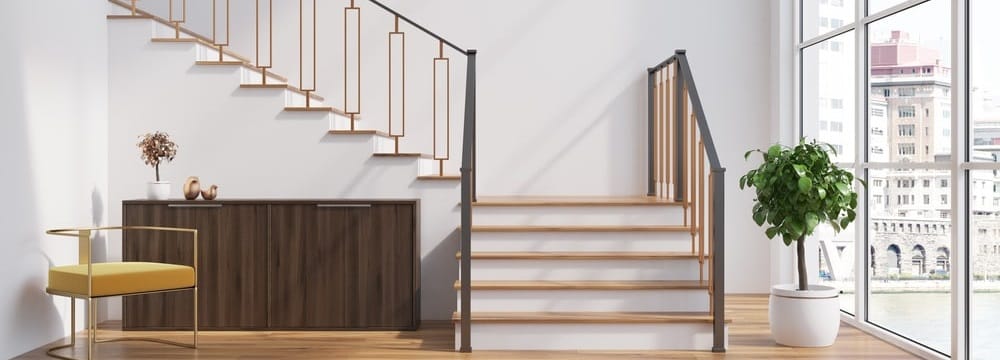

Em L
A escada em L recebe esse nome por mudar de direção em um ângulo de 90°. É um dos modelos mais populares no mercado e muito usado em projetos decorativos. Essa mudança pode ser feita com a inclusão de um patamar no ponto de desvio ou de forma gradual, utilizando degraus triangulares como suporte.
Em U
A escada em U possui dois lances em direções opostas, conectados por um patamar que forma a letra. Em algumas configurações, um terceiro lance central pode dividir o patamar em duas partes para alterar a direção.
Caracol Circular
Também chamada de helicoidal, a caracol tem uma estrutura central com um eixo que sustenta os degraus. Sua forma compacta a torna uma opção para ambientes menores.
Circular
A circular tem curvas como a caracol, mas sem eixo central. Nessa configuração, lances e degraus mudam de orientação de maneira irregular, criando um trajeto sinuoso e suave. Quando bem aplicada, agrega grande valor decorativo.

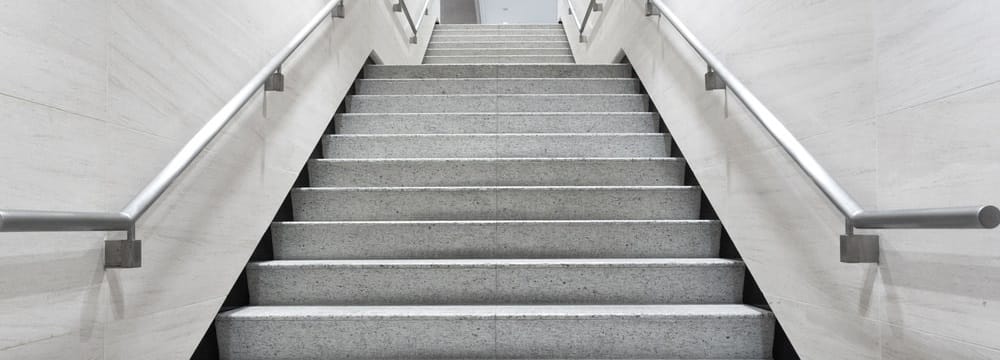

Quais são os elementos de uma escada?
Além da estrutura, alguns elementos devem ser considerados no planejamento da construção de uma escada. Os obrigatórios são:
- Piso ou degraus: são as estruturas horizontais usadas para as pessoas transitarem.
- Espelho: o espelho, nesse contexto, é a superfície vertical posicionada entre um degrau e outro.
Além dos itens obrigatórios, temos os elementos opcionais que melhoram o uso:
- Patamar: superfície horizontal mais extensa que os degraus, instalado para servir como um descanso quando o modelo é muito alto.
- Corrimão: estrutura obrigatória em ambientes públicos, que serve de apoio para as mãos ao subir e descer.
- Guarda-corpo: elemento vertical ao longo da escala que evita quedas.
Como fazer cálculo de degraus?
Seja para um projeto residencial, comercial ou industrial, definir corretamente a altura dos degraus e a profundidade do piso evita desconfortos na circulação e reduz riscos de acidentes. Aprenda a medir corretamente esse ponto.

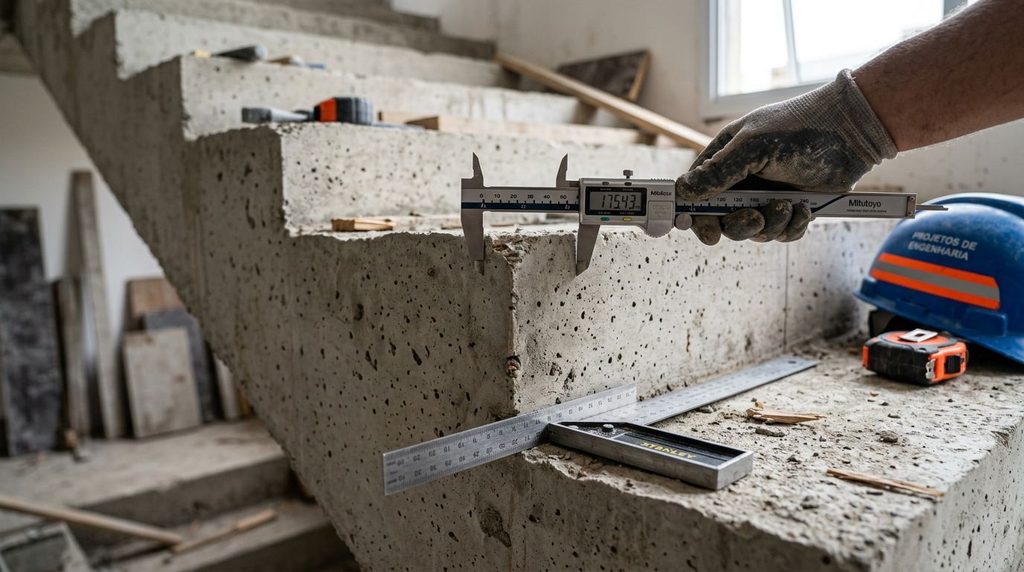

Altura do espelho
Para calcular a altura do espelho, utilize a medida mínima exigida para a largura do piso da escada (28 cm) com a fórmula de Blondel. Veja um exemplo:
2E + P = 64 cm
2E + 28 = 64
2E = 64 – 28
2E = 36
E= 36 ÷ 2
E = 18 cm
Nessa etapa, concluímos que essa do exemplo terá um Piso (P) = 28cm e um Espelho (E) = 18cm.
Quantidade de piso
A quantidade de piso necessária é calculada após a definição do número de espelhos. Basta dividir a altura total (H) pela altura dos degraus (espelho = E).
No exemplo anterior, o E correspondia a 18 cm. Aqui, vamos considerar a altura total em 270 cm, ou seja, 2,7 m.
Número de espelhos = H / E
Número de espelhos = 270 ÷ 18
Número de espelhos = 15
O número de espelhos na escada será 15. Isso significa que são necessários 15 pisos? Não, a conta considera sempre um a menos, pois o último se conecta ao pavimento.
Como garantir que a escada atenda às normas de segurança?
É essencial seguir regulamentações técnicas e boas práticas de construção para segurar que o seu projeto atenda às normas de segurança.
No Brasil, as principais diretrizes estão na NBR 9050 (acessibilidade) e na NBR 9077 (saídas de emergência). Veja o resumo dos principais pontos:
Dimensões adequadas dos degraus
- Espelho (altura do degrau): deve ter entre 16 cm e 18 cm.
- Piso (profundidade do degrau): o ideal é entre 26 cm e 32 cm.
- Fórmula de conforto: essa regra evita degraus muito altos ou curtos, garantindo um caminhar natural. A fórmula é 2E+P=63 a 64 cm.
Inclinação segura
- O ângulo ideal deve ficar entre 30º e 35º.
- Inclinações muito íngremes são perigosas, enquanto ângulos menores exigem mais espaço.
Largura mínima
- Para modelos residenciais, a largura mínima recomendada é de 80 cm.
- Para locais públicos ou comerciais, pode variar de 1,20 m a 2,00 m, dependendo do fluxo de pessoas.
Corrimãos e guarda-corpos
- Corrimãos: devem estar entre 80 cm e 92 cm de altura.
- Guarda-corpos: obrigatório em construções superiores a 1 metro, com altura mínima de 90 cm e aberturas inferiores a 15 cm para prevenir quedas.
Iluminação adequada
É necessário que a escada tenha boa iluminação natural ou artificial, evitando sombras que dificultem a visibilidade dos degraus.
Patamares de descanso
Se tiver mais de 15 degraus consecutivos, um patamar intermediário deve ser incluído para reduzir o cansaço e aumentar a segurança
Sinalização e acessibilidade
- Escadas em locais públicos devem ter faixas antiderrapantes e diferenciação de cor nos primeiros e últimos degraus.
- Devem estar alinhadas às normas de acessibilidade da NBR 9050, garantindo opções de rampas ou elevadores quando necessário.
Precisa contratar um profissional para construir sua escada? Confira nossas dicas para selecionar um pedreiro.
Quais são os erros comuns no cálculo de escadas?
Alguns erros podem comprometer a segurança, o conforto e a funcionalidade da estrutura. Os mais comuns são:
- Errar na altura do espelho (degrau muito alto ou baixo);
- Fazer degraus muito curtos ou muito profundos;
- Não calcular o número correto de degraus;
- Não respeitar a inclinação ideal;
- Ignorar a necessidade de patamares;
- Esquecer do espaço disponível;
- Não incluir corrimão;
- Ignorar a iluminação e segurança.
Neste conteúdo, você aprendeu como fazer o cálculo de escada, um processo importante em diversas construções e reformas. Para garantir um bom resultado, cada etapa do planejamento deve ser seguida com atenção.
