A construção de um imóvel envolve uma série de etapas cruciais para o sucesso do empreendimento, como o alicerce e as fundações, que têm a função de mantê-lo em pé e sem riscos de desabamento. Dentro desses elementos, a laje é um item que não pode ser deixado de lado.
Neste artigo, vamos falar sobre o escoramento de laje, explicar como fazer esse processo e reforçar a sua importância para o sucesso da sua obra.

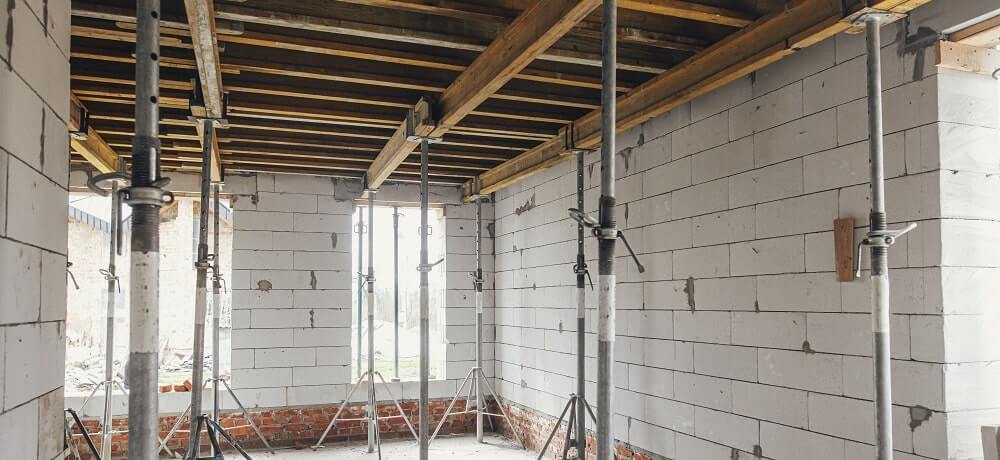

De maneira geral, o escoramento de laje, também conhecido como cimbramento, é um processo no qual um conjunto de elementos são usados para compor uma estrutura provisória, podendo ela ser de madeira ou metal. Neste contexto, o escoramento confere uma sustentação diferenciada ao concreto até que ele seja autoportante, evitando assim, deformações na estrutura.
Ou seja, o escoramento de laje é um processo temporário na sua obra, mas que desempenha um papel crucial para o seu desenvolvimento.
Quer saber mais sobre como fazer escoramento de laje e os principais tipos usados em obras? Continue a leitura e acompanhe as nossas dicas!
Dica de conteúdo: O que são Elementos Estruturais da construção e diferenças

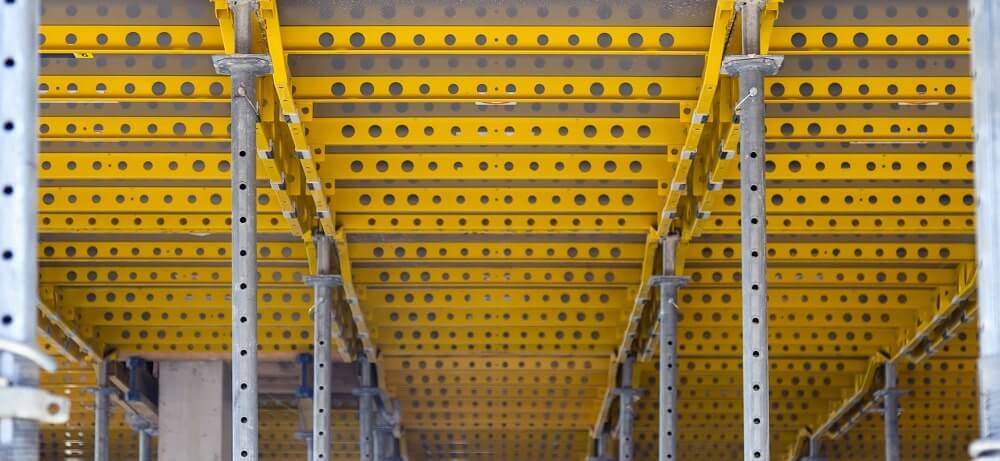

Como escorar laje
Em resumo, o escoramento de laje pode ser dividido em três principais pontos: levantamento das cargas atuantes, verificação da capacidade de carga dos elementos do escoramento e o desenvolvimento do projeto respeitando todas as diretrizes técnicas e de segurança.
Nos próximos tópicos, explicamos melhor essas etapas e os seus desdobramento, confira:
1. Projeto de escoramento de laje
A primeira etapa do escoramento de laje é a elaboração do seu projeto, que deve seguir todas as especificações presentes na NBR 15696. Em síntese, o item 4.1.2 especifica os requisitos mínimos para a realização do projeto de escoramento e fôrmas. São eles:
- Especificar as cargas admissíveis dos equipamentos utilizados;
- Definir clara e exatamente o posicionamento de todos os elementos;
- Determinar as cargas nas bases de apoio;
- Discriminar com plantas, cortes, vistas e demais detalhes, de tal forma que não fiquem dúvidas quanto à correta execução da montagem.
2. Análise das cargas atuantes
Com o projeto de escoramento em mãos, a etapa seguinte consiste no levantamento das cargas atuantes, peso da própria estrutura permanente, peso das fôrmas do fundo da laje, ação do vento e sobrecargas pertinentes. Neste contexto, a NBR 15696 define uma sobrecarga mínima de 200 Kg/m².
Além disso, ainda temos outros fatores que influenciam diretamente na resistência do escoramento:
- Resistência do apoio da estrutura provisória (escoras);
- Acúmulo de concreto durante o processo do seu lançamento;
- Esforços horizontais devido às formas laterais para fechamento das lajes e vigas.
Vale reforçar que, caso seja necessário realizar o reescoramento, é preciso levantar qual a porcentagem da carga deverá ser absorvida pelo escoramento e qual será absorvida pela nova estrutura auxiliar provisória.
3. Como calcular escoramento de laje
Na terceira etapa do escoramento de laje, é o momento de realizar o seu cálculo. É essencial que ele seja feito por um engenheiro para garantir que a sua execução ocorra de forma segura e sem riscos de desabamentos.
As diretrizes para o cálculo do escoramento de laje são apresentadas também na NBR 15696 e por outras normas complementares que são definidas pelo material a ser utilizado. Se o seu escoramento for de madeira, leia a NBR 7190; agora se for de metal, confira a norma 8800.
4. Espaçamento do escoramento de laje
O espaçamento das escoras em uma laje é um ponto muito importante e que merece atenção redobrada para o sucesso do seu projeto. Basicamente, a recomendação profissional é que esse espaçamento seja de 90 cm. Em alguns casos, é até possível utilizar um espaçamento de 1 metro, mas de maneira geral, o espaçamento de 90 cm atende bem à demanda.
Vale destacar que com esse espaço entre as escoras, você pode acabar precisando de mais material para o escoramento. Mas nesse caso, é melhor ter muita escora e garantir que a obra está perfeitamente segura.
5. Cuidados na montagem
Passando para a parte prática, a montagem do escoramento de laje deve ser firme e capaz de suportar toda a carga do pavimento somada ao escoramento. Lembre-se que essa estrutura serve apenas como intermediador entre o peso do teto e o solo. Dessa forma, o escoramento precisa ser realizado diretamente no chão.
Fique muito atento ao alinhamento e prumo do escoramento, respeitando sempre o posicionamento prévio definido no projeto. Aliás, caso o processo seja feito em terrenos com aclive ou declive, ou até mesmo quando for um escoramento sem pilares, a atenção deve ser redobrada.
6. Respeite o tempo de cura
Finalizando a concretagem, é preciso respeitar o tempo de cura do escoramento para enfim remover as peças provisórias e manter apenas as fixas. Em geral, o prazo mínimo é de 4 dias. Já a estrutura completa pode ser removida depois do 28º dia após a concretagem.
É muito importante respeitar esses prazos para evitar fissuras e outros tipos de patologias no concreto que podem ser causadas pelo carga atuante nesta etapa de execução.
Para não restar dúvidas na hora de realizar o escoramento de laje, confira o vídeo do nosso canal Obra é compromisso com dicas da nossa embaixadora:
Dica de conteúdo: 6 sistemas construtivos usados na construção civil e como escolher
Quais são os tipos de escoramento de laje
Para finalizar o conteúdo, agora que você entendeu o que é e como fazer o escoramento de laje, vamos explicar sucintamente as características dos principais tipos usados em obras: as escoras metálicas e as escoras de madeira.

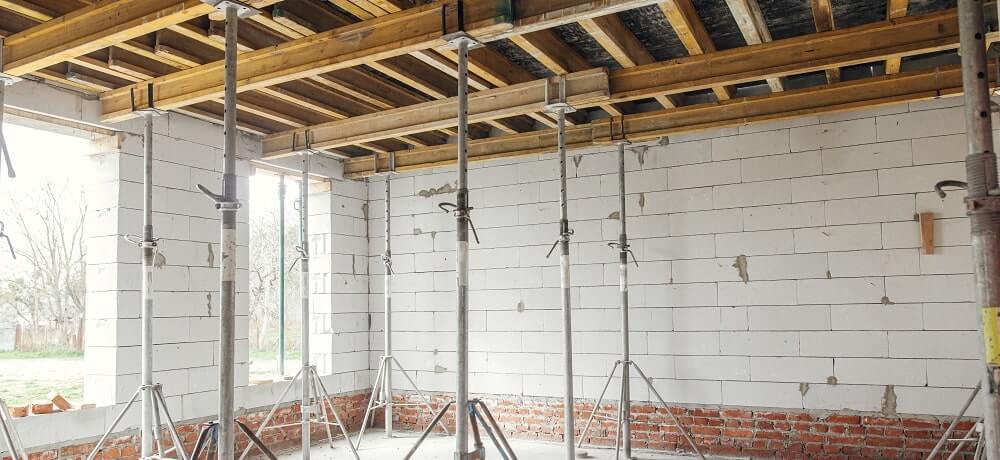

Escoras metálicas para laje
O escoramento metálico promove uma montagem rápida, fácil e flexível. Além disso, as escoras metálicas são especialmente indicadas para quem busca um bom nivelamento aliado a alta resistência e preservação do meio ambiente.
Vale ressaltar que uma das vantagens das escoras metálicas é a possibilidade de reciclá-las quando a sua vida útil acaba. Em relação à sua utilização, a NBR 15696 define duas regulagens que podem ser usadas na sua obra:
- Regulagem grossa das escoras metálicas: aqui, os pinos são inseridos nos furos do tubo telescópico;
- Regulagem fina: neste caso, por outro lado, ela é feita diretamente na luva de regulagem.
As escoras metálicas são fabricadas com uma variação de altura regulada entre 1,6 e 4 metros.
Escoras de madeira para laje
Já as escoras de madeira são um tipo que exige mais tempo para aplicar, uma vez que há risco de deformações por conta das características do material. O uso desta escora causou muita polêmica, principalmente no que diz respeito aos recursos naturais. No entanto, com a consolidação das madeiras de reflorestamento e todas as políticas relacionadas, é possível encontrar versões certificadas e com corte controlado.
Para uma correta utilização, há dois tipos de madeiras apropriadas:
- Madeira bruta, que pode ser serrada ou não, e deve seguir as orientações da NBR 7190;
- Madeira industrializada, que é indicada por promover controle de umidade, de temperatura e são ensaiadas, conforme prevê a NBR 9532.
Dica de conteúdo: Tipos de madeira para construção: da fundação ao acabamento
Conclusão
Ao longo deste conteúdo, explicamos o que é escoramento de laje e como montar esse tipo de estrutura na sua obra. Como vimos, o uso das escoras é fundamental na construção civil, afinal, garante a segurança e a estabilidade das estruturas durante o processo de cura do concreto.
Além disso, a escolha correta dos materiais e métodos de escoramento, assim como a execução adequada, são cruciais para evitar deformações e falhas estruturais que possam comprometer a integridade da edificação.
No conteúdo, você aprendeu sobre a importância do planejamento detalhado e da análise criteriosa das cargas envolvidas, destacando a necessidade de profissionais qualificados para a execução dessa etapa. Em suma, o escoramento de lajes deve ser tratado com muita seriedade e atenção, visto que é uma das bases para a construção de estruturas seguras e duráveis.
