A emenda de fios e cabos elétricos é uma atividade recorrente para eletricistas, sendo uma das primeiras lições de profissionais inseridos no mundo das instalações elétricas.
No entanto, esse tipo de serviço deve ser feito com muita atenção, uma vez que falhas no trabalho podem diminuir a segurança e eficiência da instalação.
Se você quer realizar uma emenda de fios e cabos elétricos impecável, é fundamental entender o passo a passo e quais são os tipos de emendas.
No artigo de hoje, mostramos a importância de uma emenda elétrica bem feita, os principais problemas nos circuitos elétricos devido a emendas inapropriadas e muito mais. Boa leitura!
Qual a diferença entre cabos e fios?
Antes de falarmos sobre a emenda de fios, é importante reforçar a diferença entre cabos e fios elétricos.
Embora esses dois componentes não sejam a mesma coisa, inicialmente, ambos possuem uma mesma função: conduzir a corrente elétrica.
Seguindo a definição da NBR NM 280:2011, voltada para condutores elétricos, o fio elétrico é formado por só um fio e um espesso filamento, sendo mais rígido.
Porém, essa rigidez torna-se um problema quando o fio é utilizado de maneira incorreta e em instalações flexíveis, que podem causar um rompimento do material.
Dessa forma, o uso do fio é indicado prioritariamente para instalações fixas, como a fiação que passa por paredes, lajes ou gessos.
Já o cabo elétrico é formado por diversos fios condutores que fazem dele mais flexível, suportando assim, pressões ou dobradiças.
Sendo assim, é possível afirmar que o cabo elétrico é usado em praticamente todos os objetos domésticos e sistemas elétricos, justamente devido a essa vantagem.
Não à toa, os equipamentos e instalações duram bem mais, não apresentando problemas decorrentes da movimentação.
Confira os fios e cabos disponíveis na Obramax!
O que é emenda de fio ou cabo?
Em linhas gerais, trata-se da união das extremidades de dois condutores. Esse tipo de medida deve ser realizada de maneira a assegurar a resistência mecânica adequada e o contato elétrico perfeito e sem riscos.
Nesse caso, as emendas possuem algumas funções: prolongar condutores de energia ou religá-los após rompimentos e realizar derivações em uma rede principal de fios, por exemplo.
Tipos de emendas de condutores elétricos
Para te ajudar no serviço de emendas de fios, abaixo comentamos sobre os 3 tipos disponíveis:
- Emenda de prolongamento: usada para estender a fiação para alcançar outro ponto na rede. Ela é comumente usada nas instalações elétricas e é praticamente impossível não recorrer a esse tipo de emenda em algum momento.
- Emenda de derivação: se você precisar adicionar um ponto de luz ou uma tomada à instalação, aposte na emenda de derivação, uma vez que ela leva eletricidade para outro ponto sem interromper o fluxo de energia já existente.
- Emenda rabo de rato: trata-se de um tipo de emenda de prolongamento, contudo, difere-se na forma com que os condutores são ligados. Aqui, eles são enrolados em paralelo e formam um só ponta, por isso o nome “rabo de gato”. Esse tipo de emenda pode ser verificado em muitas caixas de distribuição e tomadas.
Problemas comuns de emendas mal feitas
Como destacamos no começo do artigo, há uma série de problemas relacionados à emendas de fios mal executadas.
Então, para te ajudar a saber se a sua emenda foi bem feita ou não, listamos abaixo as complicações provocadas quando o processo não é realizado de maneira adequada.
- Mau contato: emendas mal feitas podem apresentar mau contato, gerando pontos com “vida própria” que funcionam apenas quando querem.
- Desperdício de energia: outro problema recorrente é o desperdício de energia. Quando uma emenda é feita de forma incorreta, ela pode provocar um acúmulo de calor na região e a dissipação desse calor. Ou seja, você acaba pagando por uma energia que não está sendo, de fato, utilizada. Você sabia que 1,5% a 2,5% do consumo de conta de luz deve-se ao custo da instalação elétrica mal feita?

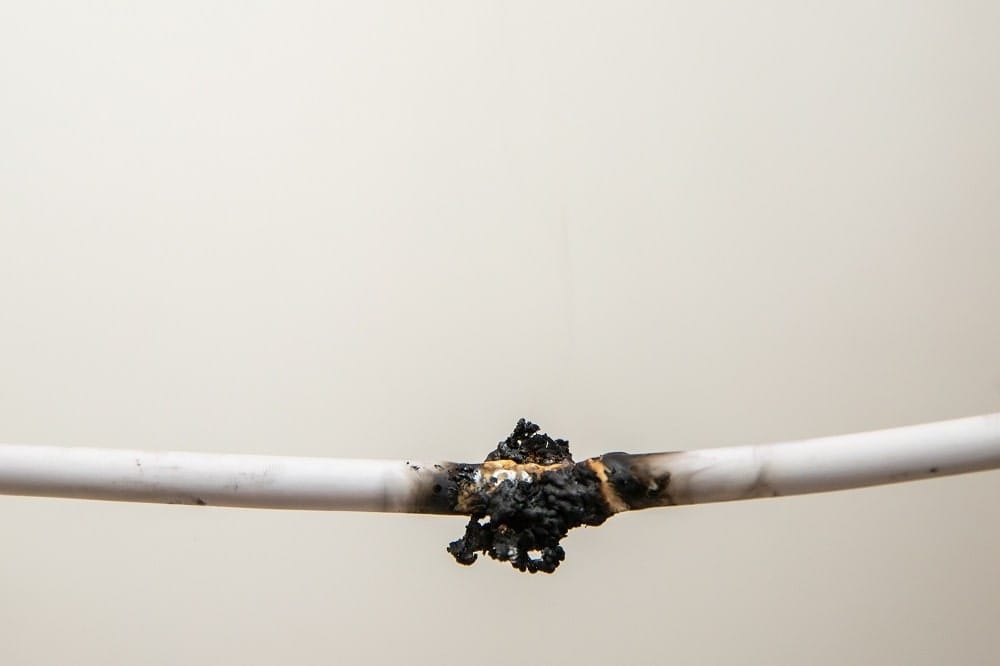

- Isolação: aqui temos um problema ainda mais grave, já que a isolação é essencial para prevenir acidentes nas instalações elétricas, afinal, emendas que não estão corretamente isoladas, podem entrar em contato em alguma parte energizada e causar um curto-circuito. Ademais, há riscos de um choque elétrico caso ocorra contato de uma parte exposta com uma pessoa ou animal.
Como fazer a emenda de fios e cabos
Agora chegamos ao principal assunto do artigo: como fazer a emenda de fios e cabos?
Para executar um trabalho bem feito, é essencial conhecer os tipos de cabos usados nas instalações:
- Cabos rígidos: esse tipo possui somente um fio condutor geralmente de cobre ou alumínio. Tratando-se apenas de um fio no cabo, este único fio condutor é do tamanho da seção do cabo;
- Cabos flexíveis: por outro lado, os cabos flexíveis contam com diversos fios condutores (também são encontrados de cobre ou alumínio). Por conta dos vários fios no cabo, eles são mais finos e o conjunto de todos os fios é igual a seção do cabo.
Emenda de prolongamento
Para fazer a emenda de prolongamento, devemos separar nos 2 tipos de cabos:
Em cabos flexíveis, use um alicate desencapador ou um canivete para desencapar os cabos a serem conectados. Deixe os dois cabos com uma medida igual da parte viva.
Na sequência, pegue apenas um fio do conjunto e o enrole nos outros, deixando um espaço de um dedo a partir da proteção do cabo.
O passo seguinte é dividir os cabos em três partes de filamento a partir da parte que o fio foi em enrolado, entrelaçar os dois cabos e girar a parte viva em direções distintas.
Por fim, com um alicate universal aperte os cabos para reduzir os espaços entre os condutores e dar acabamento. Após isso, isole a emenda pressionando bem a fita de maneira a deixá-la na mesma grossura do cabo.
Já em cabos rígidos, o processo é um pouco diferente:
Utilize um alicate desencapador ou um canivete para desencapar os cabos a serem ligados e deixe os dois cabos com uma medida igual da parte viva.
No próximo passo, cruze os fios para que eles formem um ângulo de 90º, passe um dos fios por baixo do cruzamento em uma direção e com o apoio de um alicate universal, enrole o fio na extensão do outro e pressione bem para a ponta não perfurar o isolamento. Faça o mesmo procedimento com o outro fio, porém na direção oposta.
No final, faça o acabamento com o mesmo alicate universal, faça o isolamento e o deixe na mesma grossura do cabo.
Emenda de derivação
Na emenda de variação, também temos uma diferenciação entre cabo flexível e rígido.
Para cabos flexíveis, utilize o alicate desencapador ou um canivete para desencapar a parte que será derivada e desencape também o segundo condutor que será colocado na derivação.
Depois, divida o condutor principal em duas partes, realizando um “buraco” no cabo. Na sequência, insira o segundo condutor nesse espaço e divida-o em duas partes. Gire uma parte do condutor que foi introduzido em um sentido e a outra parte em outro sentido.
Assim como no outro exemplo, use o alicate universal para apertar e fortalecer os enrolamentos do cabo e capriche no acabamento. Não esqueça também de realizar o isolamento com cuidado.
Nos cabos rígidos, o começo é bem similar: com alicate desencapador ou canivete, desencape a parte que será deriva e o segundo condutor que será usado na derivação.
Posteriormente, posicione o segundo fio no principal para formar um ângulo de 90ºC e então torça esse fio no principal, aperte a emenda com um alicate universal e faça o seu isolamento. Lembre-se de não deixar bolhas de ar.
Emenda rabo de rato
Por último, veja abaixo como executar a emenda rabo de rato em cabos flexíveis e rígidos.
No primeiro caso, desencape os cabos a serem ligados, deixando-os com uma medida igual da parte viva.
Cruze os fios de maneira a formar um ângulo de 90ºC e trance-os com o alicate universal. Aperte o trançado, dê o acabamento e na sequência, dobre o trançado pela metade com o alicate para que a ponta não perfure o isolamento.
Realize o isolamento puxando bem a fita isolante para que não tenha bolhas de ar, mas não muito para que a fita não parta.
Diferentemente dos dois tipos de emendas citados anteriormente, o método para fazer emenda rabo de gato em cabos rígidos é igual ao processo utilizado em cabos flexíveis.
Informação importante: reforçamos que uma emenda, mesmo a bem feita, nunca substitui um cabo fundido. Afinal, no caso da fundição, não há espaço entre os condutores, pois esses espaços são preenchidos por estanho.
4 vantagens de se utilizar conectores para emenda
Se você chegou até aqui, separamos uma dica especial para trabalhos de emenda de fios: os conectores.
Você já deve ter se deparado com diversos tipos de conexões elétricas. Emendas com os conectores split bolt, cerâmica, torção, fita isolante e inclusive fita crepe.
O primeiro segredo para fazer a conexão perfeita, mesmo em cabos rígidos, é escolher o conector ideal.
No mercado, uma das melhores opções são os conectores à mola, especialmente os da marca Wago.
Os conectores da Wago possuem tecnologia de conexão à mola e servem para todos os tipos de condutores, trazendo diversos benefícios para a instalação elétrica.
1. Economia de tempo e praticidade
Um ponto positivo sobre os conectores à mola é a economia de tempo e praticidade, inclusive para cabos rígidos. Nesse caso, basta desencapar todos os cabos de uma emenda, na dimensão do molde lateral, levantar a alavanca, inserir os cabos no conector e depois fechar.
2. Segurança
A segunda vantagem é a segurança do procedimento. A conexão à mola não exige reaperto e garante uma emenda permanente, além de evitar o efeito Joule, que é o aquecimento gerado nessas emendas que ocasionam na queima dos condutores.
3. Tamanho
Outro benefício que merece ser destacado está relacionado ao tamanho: isso porque essa linha dos conectores Wago é 40% mais compacta do que sua antecessora de sucesso, a linha 222, e são ideais para caixas com restrições de espaço. Dá até para fazer esse tipo de conexão em tomada 4×2 de 3 módulos.
4. Confiabilidade
Por último, ressaltamos a confiabilidade do conector. Por ele ser todo em material transparente, é possível checar como está a conexão: se o cabo está lá dentro corretamente e dá até pra medir se está chegando energia sem precisar abrir a emenda, colocando a ponta de prova na entrada do condutor ou na parte posterior.
Dica importante: esse conector é destinado a emendas internas, ou seja dentro de caixinhas de passagem, não são feitos para ser instalados exposto ao tempo, se for instalar em áreas externas, você deve usar caixas hermeticamente vedadas.
Para saber mais sobre esse tipo de serviço, confira o vídeo do canal Obra é Compromisso:
Conheça os conectores Wago
Conclusão
Ao longo desse conteúdo, você conheceu melhor como realizar emenda de fio, técnica utilizada com certa frequência para reparos elétricos.
Aproveite as nossas dicas e fuja de dores de cabeça com as instalações elétricas do seu projeto.
Ficou interessado em aprender mais? Temos vários conteúdos do tipo aqui no Blog da Obramax, não deixe de conferir!
