Um filtro de linha é um dispositivo eletrônico utilizado para proteger aparelhos eletrônicos contra variações de tensão, como picos de energia e surtos de corrente. Ele atua como uma barreira, evitando danos causados por esses eventos e garantindo o funcionamento seguro de equipamentos conectados.
A instalação elétrica é um serviço complexo que exige cuidados para evitar acidentes. No entanto, imprevistos podem ocorrer, como as oscilações de energia, que têm o potencial de danificar os dispositivos eletrônicos conectados às tomadas.
Para prevenir esses danos, é importante entender o que é filtro de linha e como ele pode ajudar a proteger os equipamentos em sua casa ou comércio.
Entretanto, para garantir a eficácia dessa proteção, é necessário escolher um modelo adequado às especificações dos aparelhos que serão conectados.
Existem diversas opções no mercado, variando de modelos simples, com proteções básicas, a versões mais completas, com proteção contra surtos elétricos. Quer saber mais sobre esse dispositivo, sua função e como escolher o melhor? Continue a leitura!

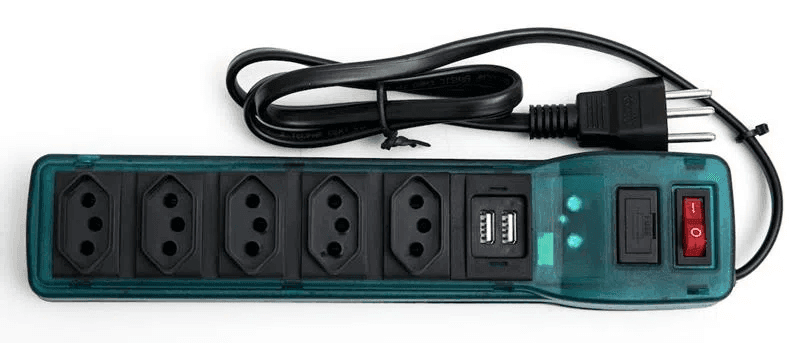

O que é filtro de linha e para que serve?

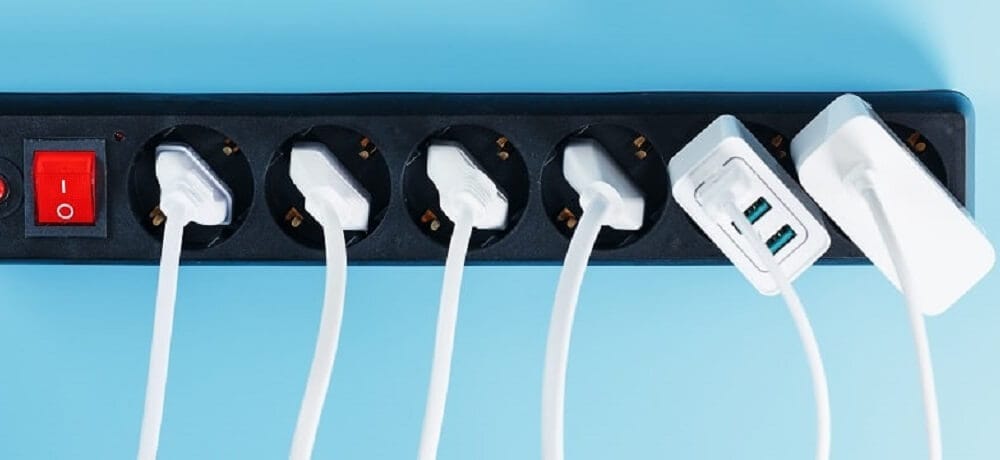

O filtro de linha é um dispositivo elétrico com várias tomadas e uma chave disjuntora ou fusível, projetado para proteger os equipamentos contra surtos de tensão e picos de energia, prevenindo danos e aumentando a segurança e durabilidade dos aparelhos.
A chave disjuntora funciona como um botão de liga/desliga, permitindo interromper ou restaurar o funcionamento do filtro e de todos os aparelhos conectados a ele. Já o fusível protege contra sobrecargas, interrompendo o fluxo de energia em casos de curto-circuito ou excesso de carga.
Essa estrutura interna do filtro impede que correntes irregulares cheguem aos aparelhos. No pior caso, o filtro de linha pode ser danificado, mas os dispositivos conectados permanecem seguros. Investir em um modelo de baixa qualidade pode comprometer a eficácia da proteção.
Leia também: Conheça os principais tipos de disjuntores e por que eles são tão importantes na sua instalação elétrica
Quais são as principais características de um filtro de linha?
As características desse acessório variam conforme a marca e modelo. As principais incluem:
- Material da carcaça: geralmente feito de plástico ABS de alta resistência ou metal para maior durabilidade e segurança contra superaquecimento.
- Número de tomadas: varia entre 4 e 8 saídas, distribuídas ao longo do corpo do filtro. Algumas versões possuem espaçamento maior entre algumas tomadas para conectar fontes maiores.
- Chave liga/desliga: interruptor embutido, geralmente com luz indicativa, que desliga ou liga todas as tomadas simultaneamente.
- Fusível ou disjuntor térmico: pequeno compartimento externo para fusíveis substituíveis ou um botão de reset no caso de modelos com disjuntor.
- Indicadores luminosos: LEDs para sinalizar funcionamento, proteção ativa e, em alguns modelos, falha na proteção contra surtos.
- Cabo de alimentação: varia em comprimento (geralmente entre 1 e 3 metros) e espessura, sendo reforçado para suportar altas cargas elétricas. O plugue costuma ser tripolar, seguindo o padrão brasileiro de tomadas (ABNT NBR 14136).
- Estrutura compacta e formato: pode ter um design reto ou levemente inclinado, facilitando o acesso às tomadas. Alguns modelos incluem encaixes traseiros para fixação na parede.
- Saídas USB (em alguns modelos): alguns filtros de linha modernos oferecem portas USB para carregar dispositivos móveis sem a necessidade de adaptadores adicionais.
- Base antiderrapante: presente em alguns modelos para evitar que ele deslize sobre superfícies lisas.

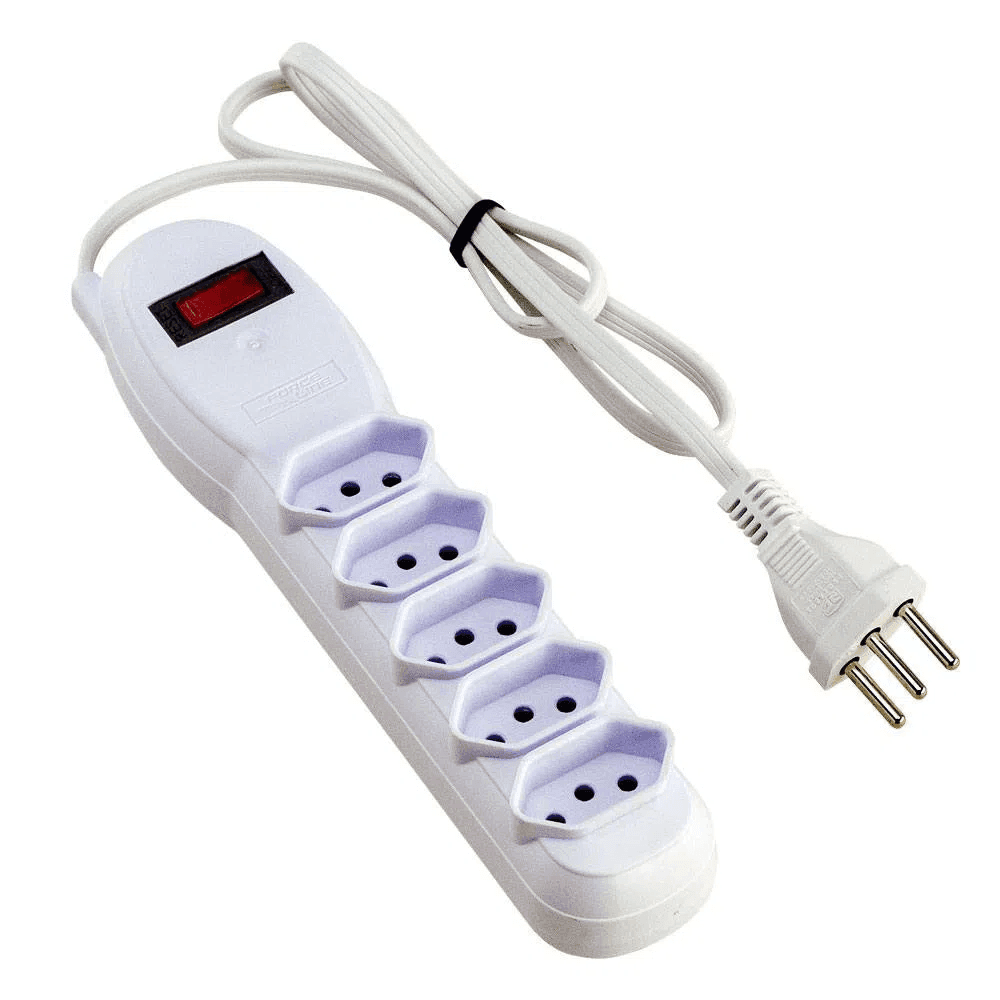

Como escolher um filtro de linha?
Existem 3 principais pontos que precisam ser analisados: quantidade de joules, número e tipos de entradas.
É importante, também, analisar as necessidades particulares de cada ambiente, como a composição da decoração. Entenda abaixo como avaliar o melhor para o seu projeto:
Número de entradas
Os principais modelos do mercado contam com versões de quatro, seis, oito e até dez tomadas. Nesse caso, a escolha do filtro de linha depende diretamente das necessidades do seu imóvel.
A dica aqui é comprar sempre uma opção com tomadas a mais do que você precisa. Portanto, se pretende usar seis, compre um com oito.
Tipos de tomada
Além do número de entradas, não se esqueça de checar o tipo de tomada para a conexão dos eletrônicos.
Em geral, os filtros de linha são padrão 2p+T com saída de 10 A, pois os modelos que consomem mais de 10 A não são indicados para esse acessório.
Vale destacar que também existem modelos que possuem entrada USB. Estes dispensam o uso de adaptador de tomada e permite, por exemplo, você conectar o cabo do carregador do seu celular.
Quais equipamentos podem ser ligados no filtro de linha?
Esse dispositivo pode ser usado para ligar notebook, Smart TV, vídeo game, smartphones, ventiladores, luminárias, etc. No entanto, para computadores desktop, por exemplo, a nossa sugestão é comprar um estabilizador ou nobreak.
O que não pode?
O filtro de linha, por conter um fusível, não deve ser utilizado em equipamentos com motores ou resistência, como micro-ondas, geladeiras ou ar-condicionado. Também não é adequado para aparelhos cuja voltagem de trabalho ultrapasse a potência máxima indicada para o filtro.
Adicionalmente, é recomendado mantê-lo em áreas com boa circulação de ar e evitar que seja coberto por tapetes, móveis ou livros.
Qual a diferença entre filtro de linha, extensão e estabilizador?
Uma dúvida comum é a diferença entre o filtro de linha e outros equipamentos, como a extensão e o estabilizador.
A principal distinção em relação à extensão está na proteção oferecida. Enquanto a extensão somente amplia o número de tomadas sem qualquer recurso de segurança, o filtro de linha possui mecanismos específicos para proteger os dispositivos conectados.
Para evitar confusão na hora da compra, observe se o equipamento tem uma chave liga/desliga. Se houver, trata-se de um filtro de linha. Além disso, manter aparelhos conectados continuamente a uma extensão pode ser arriscado, por isso, evite essa prática.
Quanto ao estabilizador, embora tenha um propósito semelhante, seu funcionamento é diferente. Ele é projetado para garantir que a energia fornecida ao computador esteja livre de interferências e variações.
Assim como o filtro de linha, em caso de surto de tensão, o estabilizador queima os fusíveis antes que a sobrecarga danifique a fonte ou o computador.
Leia também: Sequência cabo de rede: como montar da forma correta
Principais vantagens do equipamento
Confira quais são as vantagens que este equipamento proporciona para a sua casa:
1. Proteção
O principal benefício é a proteção que ele oferece, uma vez que todos os aparelhos conectados aos plugs estão protegidos contra curto-circuitos. Já em situações como descargas elétricas de alta intensidade, o filtro se “sacrifica” queimando os fusíveis e protegendo o equipamento conectado.
2. Custo-benefício
Itens com bom custo-benefício são bem-vindos em qualquer tipo de situação, não é mesmo? Em termos de equipamentos de proteção da rede, o produto é o que apresenta um dos menores custos.
3. Elimina ruídos na rede elétrica
Os ruídos na rede elétrica acontecem quando você liga um equipamento e outro é afetado. Por exemplo, quando ligamos o liquidificador e ele provoca uma interferência na televisão ligada, é um tipo de ruído. Com o dispositivo, esse tipo de inconveniente é evitado.
4. Maior número de tomadas disponíveis
O número de tomadas disponíveis para uso após a colocação aumenta, melhorando o conforto e facilidade ao utilizar os equipamentos.
Leia também: Como fazer aterramento corretamente
Por que devo usar um filtro de linha?
Ter esse dispositivo em casa ou no escritório traz mais praticidade, organização e tranquilidade no uso dos eletrônicos.
Ele reduz a bagunça dos fios ao manter tudo conectado em um só lugar, dispensando múltiplas extensões. Além disso, permite desligar todos os aparelhos com um único botão, sem precisar desconectar um por um.
A mobilidade também é um diferencial, já que o cabo de alimentação adequado possibilita posicionar os aparelhos onde for mais conveniente, sem depender das tomadas na parede.
Como um filtro de linha protege contra picos de energia?
A proteção contra picos de energia acontece devido a componentes eletrônicos que limitam ou desviam sobretensões, antes mesmo que elas cheguem aos dispositivos conectados. A proteção ocorre principalmente por meio de varistores de óxido de metal (MOVs), capacitores e indutores:
Varistores de Óxido de Metal (MOVs)
Os MOVs são os principais responsáveis pela proteção contra surtos de tensão. Eles funcionam como resistores variáveis que mudam sua impedância com base na tensão aplicada.
Em condições normais, eles apresentam alta resistência e não interferem na passagem da corrente elétrica. Quando ocorre um pico de tensão, a resistência do MOV diminui drasticamente, desviando o excesso de energia para o terra.
Capacitores de supressão
Os capacitores usados nos filtros de linha atuam na supressão de ruídos elétricos de alta frequência. Eles trabalham em conjunto com os MOVs para atenuar picos menores e manter a tensão mais estável.
Indutores (bobinas de choque)
Alguns modelos incorporam indutores para criar uma impedância em série com a linha elétrica. Quando há um aumento súbito na tensão, eles oferecem uma oposição ao fluxo de corrente repentina, reduzindo a intensidade do pico antes que atinja os aparelhos conectados.
Fusíveis e disjuntores térmicos
Muitos incluem fusíveis ou disjuntores térmicos para cortar completamente a alimentação elétrica caso a corrente ultrapasse um limite seguro, protegendo os equipamentos contra sobrecorrentes.
Aterramento e dissipação de energia
Os modelos eficazes possuem um bom sistema de aterramento, permitindo que a energia excedente seja desviada com segurança para o solo. Evita-se, assim, que os equipamentos sofram danos.
Qual a diferença entre um filtro de linha e um estabilizador ou no-break: quando usar cada um?
O filtro de linha protege contra surtos de energia, desviando picos de tensão para evitar danos a equipamentos. Indicado para redes elétricas estáveis, ele não estabiliza a voltagem nem mantém os aparelhos ligados em apagões.
O estabilizador corrige pequenas variações de tensão, sendo útil em locais com oscilações frequentes, especialmente para dispositivos antigos ou sensíveis, como impressoras e aparelhos de som, mas não previne quedas de energia.
O no-break estabiliza a tensão e fornece energia temporária em apagões, sendo essencial para servidores, equipamentos médicos e escritórios onde desligamentos abruptos podem causar prejuízos.
