O que é multímetro, como usar e outras dicas!

O multímetro é uma ferramenta essencial para eletricistas, afinal, ele é capaz de medir diferentes grandezas elétricas.

Para utilizá-lo corretamente, você deve entender melhor o seu funcionamento, conhecer os principais tipos e o que pode ser testado com o equipamento.

Com essas informações, os mais variados trabalhos com eletricidade podem se tornar ainda mais práticos, isso porque, para entender as necessidades de uma carga e o consumo de uma instalação, a medição elétrica é primordial.

Pensando nisso, preparamos um guia completo sobre o que é multímetro, as suas aplicações, tipos e como utilizá-lo.

Continue a leitura e confira as nossas dicas!

O que é multímetro

De maneira geral, o multímetro é um equipamento eletrônico usado para medir grandezas elétricas. Trata-se de um dos instrumentos mais utilizados por profissionais da área, principalmente por conta de sua praticidade.

É importante destacar que a grandeza que pode ser medida varia de acordo com o modelo do multímetro, a sua qualidade, fabricação e tipo.

Veja alguns exemplos do que o equipamento é capaz de medir:

• A corrente elétrica (Alternada ou Contínua);
• A resistência;
• A tensão (Contínua ou Alternada).
• A temperatura.

Leia também: Como fazer instalação elétrica residencial? (Guia passo a passo)

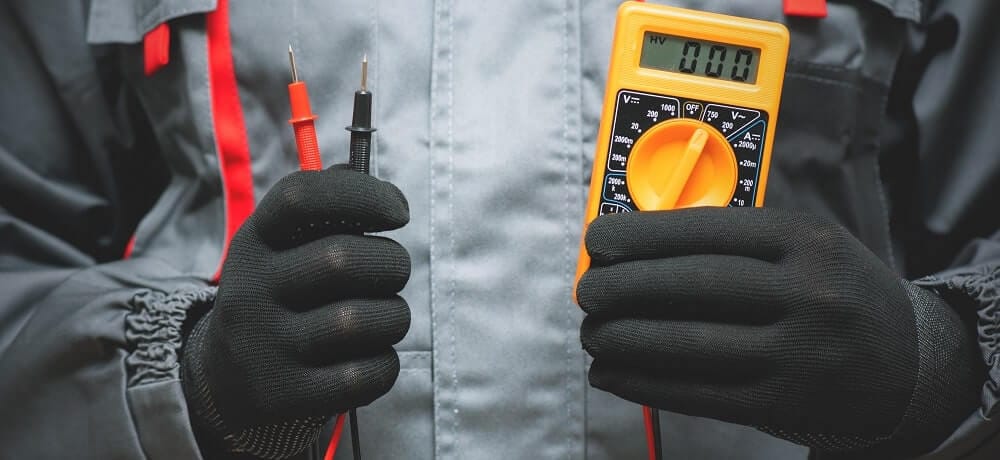

Como funciona o multímetro

Não existe muito segredo sobre como o multímetro funciona.

Basicamente, ele possui duas pontas de prova feitas de metal para encostar em objetos e checar as medições elétricas, exibindo na sequência o valor no seu painel ou display.

Essas duas pontas de prova são diferenciadas por duas cores:

• Preta: a ponta preta é conectada no borne (buraco de entrada do ponto de prova no multímetro), indicado com as letras GND ou COM;

• Vermelha: já a ponta vermelha conta com duas entradas, a corrente ou 10A e o V/W/mA/µA/Ω (em alguns modelos mais modernos, é possível encontrar três entradas).

Os bornes de encaixe para as pontas de prova possuem uma ordem que precisa ser respeitada para que o aparelho funcione perfeitamente. No entanto, ressaltamos que essa ordem depende diretamente do modelo escolhido e do fabricante do multímetro.

Para não ter erros, basta ler as informações presentes ao redor do borne.

Em geral, uma ponta de prova é conectada no borne preto comum e a outra no primeiro ou segundo borne vermelho. Para medições de até 10A, você conecta no borne que indica essa medida.

Já o segundo borne é indicado para medições de mili ou micro ampère, tensão, resistência e outras grandezas elétricas.

É importante frisar que, dependendo do modelo escolhido, a medição da tensão e resistência, por exemplo, são verificadas no quarto borne.

Para que serve multímetro

O multímetro une as funções do voltímetro, ohmímetro e do amperímetro, ou seja, é uma excelente solução para agilizar a montagem de circuitos, manutenções preventivas, entre outras atividades comuns em serviços elétricos.

Em resumo, você pode usar o equipamento para medir voltagem, resistência e corrente elétrica, entre outras grandezas.

Medição de voltagem

Uma das funções do multímetro é medir a “voltagem” de uma instalação.

Embora o termo “voltagem” seja amplamente usado, na realidade, ele não existe.

A grandeza elétrica popularmente conhecida como voltagem é a tensão elétrica, que também pode ser chamada de diferença de potencial elétrico (DDP).

Nesse caso, assim como um voltímetro, o multímetro também consegue identificar a tensão elétrica da instalação.

Medição de resistência elétrica

Já a resistência elétrica refere-se a capacidade de um condutor de se opor ou dificultar a passagem da corrente elétrica.

Medição da corrente elétrica

Por fim, o multímetro também pode ser usado para medir a corrente elétrica.

A corrente elétrica representa o fluxo ordenado de cargas elétricas, que se movimentam de maneira ordenada em um condutor elétrico sólido ou em soluções iônicas.

É uma das grandezas mais importantes na Física, pois permite o funcionamento de todos os aparelhos elétricos ou eletrônicos.

Mais para frente, explicamos o passo a passo para realizar as medições dessa grandeza. Continue acompanhando!

O que é possível testar

Veja abaixo alguns exemplos de itens que podem ser testados com um multímetro:

• • Capacitores: os capacitores são dispositivos que armazenam energia elétrica, sendo amplamente usados em circuitos eletrônicos e também como auxílio para a partida de motores elétricos monofásicos e bifásicos.
  • Pilhas e baterias: as pilhas e baterias são produtos muito comuns em nosso dia a dia, e elas também podem ser testadas com um multímetro: basta apenas conectar os pontos de prova nos bornes corretos e depois posicionar a outra ponta nas extremidades da pilha.

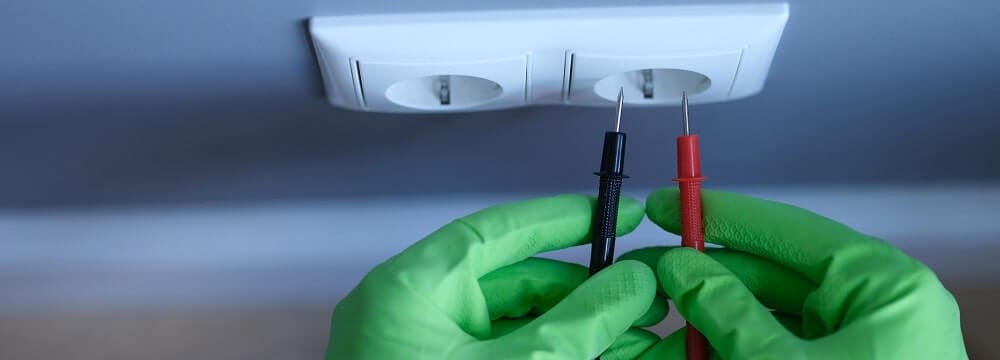

  • Tomadas: por fim, é possível testar tomadas e checar se a caixa está funcionando corretamente. Para isso, confira as instruções que acompanham o dispositivo e evite tocar nos sensores metálicos, pois poderá ser eletrocutado. O processo de analisar a voltagem de uma tomada é rápido e simples e você pode ainda conferir se a caixa está segura.

Leia também: ferramentas indispensáveis para eletricistas

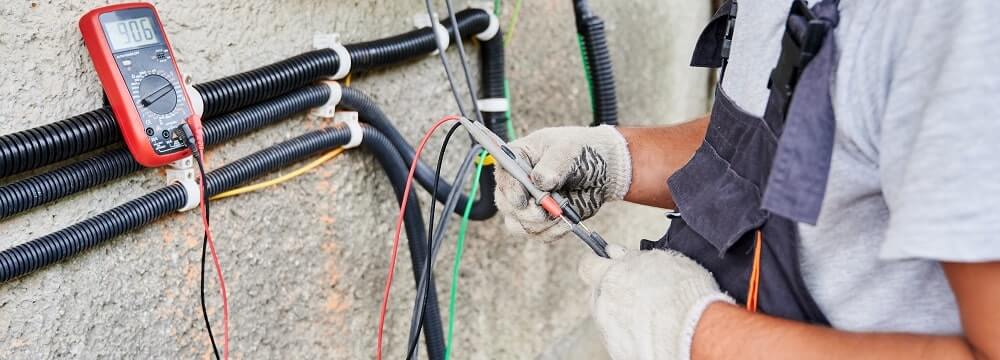

Como usar um multímetro

Como destacamos ao longo do conteúdo, o multímetro é capaz de realizar muitas medições. Então, descubra na sequência como usá-lo para medir as três principais grandezas: corrente, resistência e a tensão.

Medição de corrente elétrica

Para medir corrente elétrica com o multímetro, siga os seguintes passos:

1. Desligue a energia elétrica do circuito que será medido e tenha certeza de que ele não será religado acidentalmente;
2. Conecte as pontas de prova nos bornes indicados para a medição;
3. Coloque o multímetro na posição da corrente desejada, seja alternada ou contínua;
4. Selecione o circuito, cortando o cabo, por exemplo;
5. Na sequência, conecte as pontas de prova em série com as partes seccionadas do circuito;
6. Faça o isolamento;
7. Religue a energia e confira o valor da corrente elétrica deste circuito.

Medição de tensão elétrica

Nesse caso, o passo a passo é similar:

1. Conecte as pontas de prova nos bornes indicados para medição de tensão;
2. Posicione o multímetro na tensão que será medida (alternada ou contínua) e na escala (tensão maior que o máximo do ponto a ser medido);
3. Leve as pontas de prova para os pontos com diferença de potencial (DDP) e conecte uma ponta de prova em cada ponto de DDP;
4. A leitura será feita e o valor da tensão será expresso na tela.

Medição de resistência elétrica

Para finalizar, saiba como medir a resistência elétrica com o multímetro:

1. Posicione as pontas de prova nos bornes indicados para a medição de resistência;
2. Coloque o equipamento na posição de resistência e em uma escala maior que o previsto para o componente ser medido;
3. Com o componente desenergizado, posicione cada ponta de prova em um ponto do componente, de entrada e saída de energia;
4. No final, o multímetro mede a resistência e exibe o valor na tela.

Leia também: Instalação elétrica: aprenda a dimensionar cabos

Multímetro Digital vs Analógico

As duas principais opções de multímetro são o modelo digital e o analógico.

O multímetro analógico é a versão mais antiga do equipamento, mas bem eficiente.

Esse aparelho mostra a medição por meio de um ponteiro que é conectado a uma bobina móvel dentro de um campo magnético, que é feito por um ímã permanente.

Já o multímetro digital é a versão mais atualizada do equipamento, mostrando a medição em uma tela LCD. Vale destacar que essa tela só consegue exibir os valores das grandezas pois conta com circuitos análogo-digitais, que são os responsáveis por converter a corrente elétrica para sinais digitais.

Informação importante: há também os multímetros de bancada e portáteis, mas eles estão enquadrados nos dois tipos acima, sendo somente uma espécie de subclassificação.

Significado dos símbolos do multímetro

Para quem não está acostumado com o multímetro, a quantidade de símbolos presentes pode confundir na hora de usá-lo.

Confira uma explicação para cada símbolo:

• DC, VCC, DCV VDC OU V com dois traçados em cima dele: Tensão contínua;

• VCA, ACV, VAC ou V com ~ em cima: Tensão alternada;

• A: Amperes ou corrente elétrica;

• Ohms (Ω): Mede a resistência elétrica;

• COM: Terra;

• V: Volts;

• mV: Milivolts ou 1 volt divido por mil;

• K: Indica a multiplicação por mi, como por exemplo, 2.000K igual a 2.000.000;

• mA: milliampere;

• µA: Microamperes.

Além desses símbolos básicos, existem tipos de multímetros que conseguem medir temperatura, continuidade e outros parâmetros, mas isso depende do produto e marca que você irá comprar.

Cuidados

Por se tratar de um equipamento elétrico e que fica em contato constante com a rede elétrica, é muito importante seguir alguns cuidados durante o manuseio do multímetro.

Em relação ao funcionamento, como vimos, não é muito difícil usar o equipamento. Contudo, um conhecimento básico de elétrica é fundamental para você realizar as medições com segurança.

Nesse caso, a dica é conhecer as grandezas elétricas e entender como elas se comportam em um circuito elétrico.

Além disso, você precisa saber se a categoria do seu multímetro é a indicada para o serviço a ser realizado. Uma medição executada por um aparelho de categoria inferior à necessária, por exemplo, pode danificar o equipamento e oferecer riscos para quem o utiliza.

Outro ponto que merece atenção é o momento de colocar as pontas de prova e selecionar a escala, uma vez que se feitas incorretamente, também podem danificar o multímetro.

Quanto custa um multímetro digital

Depois de todas essas explicações, você deve se perguntar: afinal, quanto custa um multímetro digital?

As faixas de preço variam de acordo com a capacidade e uso do multímetro, veja alguns exemplos disponíveis aqui em nossa loja:

Multímetro Digital HM 1001 da Hikari

O Multímetro Digital HM 1001 da Hikari é uma opção conhecida pelo bom custo-benefício, sendo encontrado por um pouco mais de R$ 30,00.

Ele pode ser usado na medição de tensão DC/AC, corrente DC, resistência e para testes de Diodo e Continuidade.

Como característica adicional, apresenta as funções gerador de onda quadrada, teste de hFE e indicador de bateria fraca.

Multímetro Digital Cat II-300V Et1400 da Minipa

Uma outra alternativa interessante é o Multímetro Digital ET 1400 da Minipa, um modelo portátil e que faz medições de tensão DC e AC, corrente DC, resistência e temperatura, além de testes de diodo e continuidade.

Outros pontos positivos: layout desenvolvido para oferecer o máximo de conforto durante o uso, congelamento de leitura, mudança de faixa manual, holster protetor e tela LCD com iluminação de fundo.

O seu valor está na faixa de R$ 120,00.

Multímetro Digital Portátil 600 Volts CAT III ET-1507B da Minipa

O Multímetro Digital ET1507B é indicado para medir tensão DC/AC True RMS, corrente DC/AC True RMS, resistência, capacitância, frequência, duty cycle, detecção de tensão sem contato (NVC), testes de diodo e continuidade, e também possui gerador de onda quadra.

Você encontra esse produto no valor aproximado de R$ 180,00.

Multimetro Digital 60-MOHM 1000V RMS 10A ET1649 da Minipa

Se busca uma solução moderna e eficiente para os seus trabalhos com elétrica, o Multímetro Digital ET1649 é uma excelente escolha.

Pequeno e portátil, esse equipamento pode ser usado para medir tensão AC/DC, corrente AC/DC, tensão com frequência variável (VFC), resistência, diodo, continuidade, capacitância, frequência e NCV (tensão AC sem contato).

O valor em média de multímetro é de R$ 387,00.

Confira nossa ampla gama de ferramentas e preço de atacado.

Conclusão

Ao longo desse conteúdo, explicamos melhor o que é o multímetro e toda a sua importância para serviços elétricos.

Essa ferramenta é simples de manusear, mas exige um bom conhecimento técnico para evitar acidentes, como danificação do multímetro ou também ferimentos em quem o manuseia.
