Não é novidade para ninguém que a fundação é uma das etapas mais importantes de uma construção, afinal, ela é responsável por conferir estabilidade, segurança estrutural e solidez para a edificação.
Em resumo, a fundação transmite as cargas para o solo, garantindo que não ocorram rupturas e/ou recalques excessivos, contribuindo para evitar o surgimento de patologias em construções.
Neste cenário, a viga baldrame é um elemento estrutural extremamente popular, sendo um dos mais utilizados em projetos de casas térreas em todo o país.
Contudo, por estar em contato direto com o solo, além de entender o que é baldrame, é primordial realizar a sua correta impermeabilização para evitar problemas estruturais no projeto.
Ou seja, para executar esse tipo de trabalho, é de suma importância compreender os conceitos e aplicar as melhores práticas da construção civil de acordo com as diretrizes das normas vigentes.
Ao longo deste conteúdo, separamos diversas dúvidas relacionadas à baldrame, como os principais tipos, como fazer a sua impermeabilização e muito mais!
O que é a viga baldrame
As vigas baldrame são elementos estruturais horizontais da fundação, sendo comumente feitos com concreto e armados com barras de aço. Por conta dessa composição, elas são capazes de suportar cargas leves e distribuídas uniformemente, como as paredes.
A diferença entre essa viga para as outras é que a baldrame recebe o esforço somente das paredes acima dela, por outro lado, o restante das vigas tem a função estrutural de ser apoio para as lajes, distribuindo os esforços para os pilares.
Em outras palavras, as vigas baldrame são plataformas de apoio para que as paredes não sejam construídas em contato direto com o solo, assegurando assim, nivelamento e proteção contra deformações, recalques que podem acometer o terreno e problemas com umidade ascendente.
Leia também: Guia completo sobre impermeabilização: iniciante ao avançado
Para que serve a viga baldrame?
Na prática, ela é indicada para construção de casas de pequeno porte que sejam construídas em solo firme.
Para ilustrar, na construção de edifícios em concreto armado, as vigas baldrame recebem as cargas de paredes e outros elementos para transmiti-las aos outros elementos de fundação, como sapatas ou blocos de coroamento.
Em contrapartida, em obras que não serão erguidas paredes, a baldrame é usada para formar e proteger o piso, sendo que um dos usos mais comuns nesse caso é para reforçar a superfície das garagens.
Caso tenha interesse, duas normas da ABNT são responsáveis por esmiuçar os procedimentos ideais para a execução da viga baldrame, confira:
NBR 6118 – Projeto de Estruturas de Concreto — Procedimento
NBR 9575 – Impermeabilização – Seleção e projeto
Diferenças entre baldrame, alicerce e radier
Quando o assunto é fundação, muitas dúvidas surgem em relação ao uso de baldrame, alicerce e radier.
Como vimos, as vigas baldrames são um conjunto de vigas horizontais que transpassam o alicerce, proporcionando maior resistência às paredes e prevenindo contra a manifestação de fissuras e rachaduras.
Já o alicerce é uma estrutura vertical que tem como principal finalidade receber as cargas da superestrutura e transmitir ao solo, auxiliando na estabilidade da construção.
Por fim, o radier é uma fundação rasa indicada para solos com baixa resistência. Em outras palavras, trata-se de uma “laje” de concreto armado ou protendido que fica logo abaixo da casa e em contato direto com o solo. Nesse caso, o peso é distribuído uniformemente para o solo.
Confira outros tipos de fundações.
Tipos de viga baldrame
Após essas considerações, agora podemos falar diretamente sobre os principais tipos de viga baldrame:
Viga de blocos de concreto
A viga de blocos de concreto é executada com o uso de blocos de concreto em formato de U, sendo preenchida com concreto armado.
Viga in Loco
No caso da viga in loco, o concreto é colocado após a abertura das valas, inclusão das caixarias e armações de aço. É um tipo amplamente usado nas obras.
Viga pré-moldada
Já na viga pré-moldada, a estrutura chega montada no canteiro de obras. Dessa forma, é necessário encaixá-la sobre as valas. Trata-se de uma alternativa mais prática e econômica, uma vez que não demanda desforma e nem acabamento final.
Leia também: O que é viga invertida, como calcular e onde utilizar

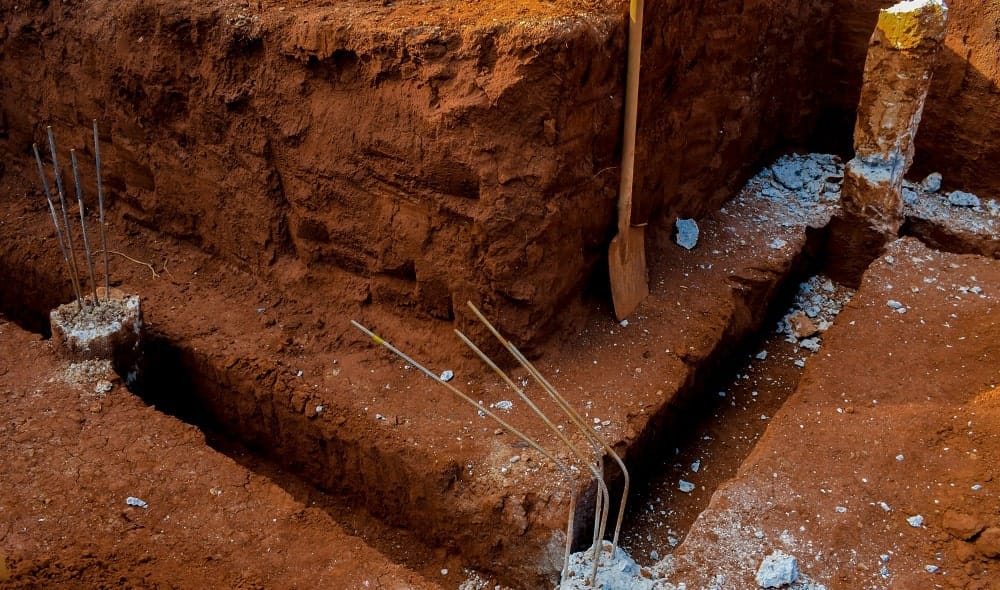

Como fazer baldrame
Para te ajudar a fazer baldrame corretamente, separamos um passo a passo:
Realize a abertura das valas
A primeira etapa consiste na abertura das valas seguindo o desenho da planta baixa. É importante que as valas sejam maiores do que as vigas baldrames, respeitando um espaçamento mínimo de 10 cm de cada lado.
Posicione as armações
Já as armações de aço precisam ser posicionadas com os ferros e dobras voltados para cima. Além disso, elas nunca devem entrar em contato direto com o solo, por isso indicamos o uso de espaçadores para isolar o aço e impedir a movimentação das armações durante a concretagem.
Aqui, vale a penas fazer duas distinções:
Quando a fundação é composta por viga baldrame e sapatas isoladas, as armações de aço da viga devem ter as dobras realizadas nos arranques já fixados na construção das sapatas isoladas.
Por outro lado, no caso da fundação ser somente com viga baldrame, os arranques devem ser fixados nas armações da viga nas mesmas posições das colunas no projeto.
É importante também garantir que as colunas dos arranques estão aprumadas (perpendiculares) e que as barras de aço não estão em contato com o solo.
Monte as caixarias
As caixarias são tábuas de madeira usadas para dar formato às vigas baldrame, e devem estar firmes, alinhadas e fixadas com parafusos borboleta ou arame. Vale ressaltar que após a aplicação do concreto não podem haver vazamentos.
Calcule a quantidade de concreto ideal para baldrame
Não esqueça também de calcular a quantidade de concreto para a viga baldrame.
A dica aqui é multiplicar a largura pela altura e comprimento da viga, usando sempre metro como unidade de medida.
Faça a concretagem
Por fim, chegou o momento de realizar a concretagem.
O concreto precisa ser colocado apenas depois da fixação das caixarias e posicionamento das armações de aço.
No momento da aplicação, verifique se o concreto está pastoso ou homogêneo.
Após a secagem, que leva cerca de 5 dias, o concreto deve apresentar uma cor homogênea e não possuir furos que possibilitem ver as estruturas de aço.
Leia também: Etapas de uma obra: guia completo para uma obra de sucesso
A importância da impermeabilização para a viga baldrame
Para finalizar o nosso conteúdo sobre baldrame, explicamos porque é essencial realizar a impermeabilização dessa estrutura, confira:
Como uma das principais funções da viga baldrame é proteger a construção de ataques de umidade ascendente, é fácil entender porque a impermeabilização de baldrame é tão importante.
Outro detalhe que merece atenção é que estamos falando de um elemento enterrado, por isso, a manutenção ou reparo no sistema de impermeabilização do baldrame é bem difícil e, em alguns casos, inviável.
Além disso, o concreto não é um material impermeável e devido às suas características, especialmente a capilaridade, a água sobe pelos seus poros – principalmente em períodos mais chuvosos.
Dessa forma, podemos afirmar que a umidade ascendente nas paredes é um exemplo claro de uma patologia que se manifesta quando a impermeabilização não é executada corretamente.
Outros sinais clássicos de umidade ascendente são:
- Descascamento da pintura;
- Manchas de bolor;
- Fungos e mofo na parede à uma altura normalmente de até 50cm do chão.
Encontre os melhores impermeabilizantes na Obramax
Conclusão
Ao longo deste conteúdo explicamos melhor o que é viga baldrame e qual a importância dessa estrutura em diferentes tipos de projetos na construção civil.
Como vimos, existe uma série de cuidados primordiais para que o baldrame atue de maneira eficiente e segura nos edifícios, principalmente a sua impermeabilização.
Aproveite as nossas dicas e garanta a entrega de uma casa impecável e incrível para o cliente.
