Para entender como montar um quadro elétrico é preciso ter atenção aos detalhes para garantir segurança e eficiência. Comece pela escolha dos componentes adequados e siga as normas técnicas, organizando os cabos de forma adequada e faça os testes necessários antes de ligar a instalação.
A implementação da energia elétrica em um imóvel requer entender como montar um quadro elétrico, que centraliza os cabos e distribui a energia para os cômodos, atendendo às necessidades de cada subcircuito.
Também conhecido como quadro de distribuição, de luz ou de força, esse componente é indispensável em qualquer construção, por garantir o bom funcionamento da instalação elétrica.

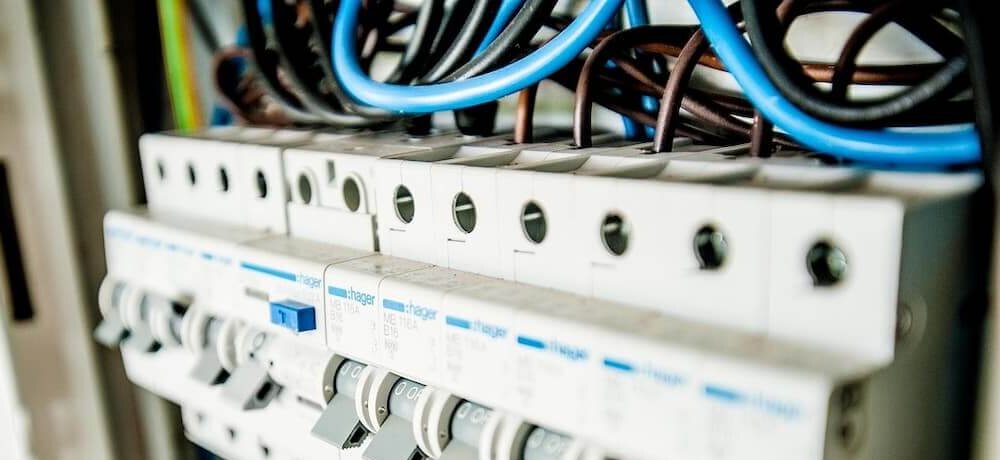

Nele, estão concentrados os disjuntores, responsáveis pela segurança, e todo o cabeamento necessário. Para montar esse quadro, é importante prestar atenção nos detalhes. Confira!
O que é um quadro elétrico e qual sua importância?
Um quadro elétrico é um componente do sistema de fornecimento de energia responsável por concentrar e distribuir a eletricidade conforme a demanda de cada ambiente. Sua função é assegurar o abastecimento adequado, garantir a segurança das instalações e facilitar a manutenção da fiação.
O funcionamento começa com o disjuntor geral, responsável pela entrada da energia, que, em seguida, distribui a potência entre os diferentes tipos de disjuntores menores e, posteriormente, para os equipamentos, tomadas, interruptores, entre outros.
Leia também: Veja o passo a passo para instalar uma tomada com interruptor
O quadro elétrico inclui diversos dispositivos de proteção, como o interruptor diferencial residual (DR), que previne fugas de corrente e choques elétricos, e o dispositivo de proteção contra surtos (DPS), que reduz os riscos de danos em máquinas e equipamentos.
A montagem pode ser realizada em PVC ou metal, nas opções de sobrepor ou embutir. Além disso, é essencial verificar se a instalação elétrica é monofásica, bifásica ou trifásica, pois isso determinará os disjuntores adequados para o quadro de distribuição.
O que compõe um quadro elétrico?
Um quadro elétrico é composto por diferentes elementos. Os itens principais são:
- Disjuntor principal
- Disjuntores individuais
- Disjuntor diferencial residual (DR)
- Dispositivo de proteção contra surtos (DPS)
- Barramentos de neutro e terra
- Fusíveis
- Relés
- Medidor de energia
- Fios de aterramento
- Chaves seccionadoras
- Dispositivos de sinalização
- Bornes de conexão
- Trilho DIN
- Cabos e fios
Leia mais: Aprenda a dimensionar cabos para a instalação elétrica
Como montar um quadro elétrico?
Descubra como montar um quadro elétrico seguindo um passo a passo que atende às principais normas de segurança: NBR 5410 (instalações elétricas em baixa tensão), NR 10 (segurança em instalações e serviços em eletricidade) e NBR IEC 61439-3 (conjuntos de manobra e comando de baixa tensão).
Com essas diretrizes, é possível iniciar a montagem com total segurança. Confira as etapas a seguir.
1. Dimensão dos dispositivos elétricos de proteção
A primeira etapa dessa montagem é dimensionar os dispositivos que garantem a segurança dos usuários. Esse trabalho abrange DPS, DR, disjuntores e cabos.
Para isso, comece identificando a carga total e calculando a corrente nominal do circuito (I = P/V), considerando o tipo de instalação e a temperatura.
Escolha dispositivos com corrente nominal ligeiramente superior à do circuito para proteger contra sobrecargas e curto-circuitos. Garanta que a capacidade de interrupção seja maior ou igual à corrente de curto-circuito prevista.
Verifique a seção dos cabos para garantir que eles protejam também os condutores, respeitando sua capacidade de condução de corrente.
2. Divisão de circuitos
Divida os circuitos para identificar falhas futuras. Esse procedimento tem a vantagem de oferecer uma visualização melhor do circuito elétrico por área de instalação.
Para essa divisão, avalie a carga total da instalação e os equipamentos que serão alimentados. Separe os circuitos por função, como iluminação, tomadas de uso geral e aparelhos específicos, evitando sobrecarga.
Calcule a corrente de cada grupo e escolha disjuntores e cabos compatíveis, considerando a distância e a capacidade necessária para evitar queda de tensão.
Equipamentos de alto consumo, como chuveiros e ar-condicionado, devem ter circuitos dedicados, enquanto áreas com muitos eletrodomésticos precisam de atenção especial.
3. Seleção do quadro adequado
A escolha do quadro elétrico deve considerar a quantidade de dispositivos necessários. A partir disso, analise as opções de sobrepor ou embutir, já que ambas as alternativas são válidas.
4. Fixação do quadro de distribuição
A implementação está diretamente ligada ao modelo escolhido, sendo recomendável seguir as orientações do fabricante. No caso da opção embutida, é importante que o vão esteja de acordo com as medidas do projeto.
Além disso, realize as perfurações conforme os eletrodutos e assegure o chumbamento adequado do quadro, finalizando com o acabamento correto.
5. Confira se os condutores estão sem energia
Os condutores não devem estar energizados. Garanta que tudo está adequado e sempre desligue o disjuntor de entrada.
6. Local de instalação
Conforme a NBR 5410, o quadro de distribuição deve estar em um local de fácil acesso para permitir rápida identificação. Para isso, é importante evitar qualquer elemento que dificulte sua visualização, como camuflá-lo com pinturas ou móveis. Em muitos imóveis, ele costuma estar localizado atrás da porta principal.
7. Instalação
Monte o diagrama de instalação e fixe os componentes nos trilhos de suporte com uma chave de fenda. Em seguida, instale o barramento nos disjuntores e conecte os terminais, mantendo as pontas isoladas nos espaços livres.
Posicione o chassi já montado e fixe-o ao quadro de energia, conectando os fios de entrada e saída. Derive os cabos da saída do disjuntor geral para garantir a alimentação adequada aos dispositivos de proteção elétrica.
Agora, fixe os barramentos de neutro e terra no suporte e use um barramento pente para conectar a entrada dos disjuntores, alimentando os componentes. Lembre-se de que o cabo de fase de cada circuito deve ser conectado aos bornes de saída dos disjuntores.
Por fim, conecte os cabos de neutro (azuis) ao barramento de neutro e os de proteção (verdes) ao barramento de terra. Retire a tampa da embalagem, fixe-a com parafusos e coloque as tampas cegas nas áreas vazias.
Quais fios saem do quadro de distribuição?
Para garantir o funcionamento adequado da instalação, é importante entender como os fios são distribuídos. Afinal, essa estrutura é o ponto de partida para a distribuição de energia por toda a casa ou estabelecimento. Confira quais são:
- Fase: têm a responsabilidade de levar energia elétrica para os cômodos;
- Neutro: não têm energia, mas fecham os circuitos. Por isso, garantem a segurança em instalações;
- Terra: são os fios de aterramento, que desviam a corrente elétrica para o solo para evitar choques e danos a equipamentos e máquinas.
Veja mais: Ampere, kVA, Volts e Watts: quais as diferenças e como funcionam
Quais ferramentas são necessárias para montar um quadro elétrico?
Montar um sistema de distribuição de energia requer o uso de ferramentas específicas que garantem precisão e segurança. Vamos explorar o que não pode faltar em seu kit de trabalho.
- Equipamentos de Proteção Individual (EPIs), como luvas, botas, máscaras e óculos de proteção;
- DR;
- Disjuntor bipolar ou monopolar;
- Cabos, que variam conforme o circuito;
- Fitas e etiquetas de identificação dos disjuntores;
- Multímetro;
- Chave fenda ou Phillips;
- Alicate de corte frontal e universal para desencapar o fio;
- Fita isolante.
- Chave inglesa para apertar porcas e parafusos;
- Multímetro para testar continuidade e voltagem;
- Testador de tensão;
- Fita isolante para isolar fios e conexões;
- Furadeira, se precisar furar para fixação;
- Parafusos e buchas;
- Suportes de fixação;
- Barramento de aterramento;
- Conectores e terminais para fazer ligações seguras;
- Placa de identificação para marcar disjuntores e circuitos.
Como realizar testes finais para garantir a segurança?
Para garantir a segurança e a funcionalidade, ligue e desligue o disjuntor geral e verifique a fase de entrada dos dispositivos de proteção.
Também é necessário checar a tensão e testar o funcionamento adequado dos recursos de segurança. Não se esqueça de realizar os testes de continuidade e aterramento.
Veja se os fios estão bem conectados e sem sinais de desgaste. Use um multímetro para medir a resistência de isolamento e confirmar a ausência de curto-circuitos ou fuga de corrente.
Observe a temperatura do quadro durante o funcionamento, pois um aumento anormal de carga pode indicar problemas. Esses testes asseguram que ele esteja seguro e apto para uso, prevenindo riscos de choques ou incêndios.
